三相继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代***的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。参考标准：GB7261-2008,DL/T624-2010
PRODUCT INTRODUCTION

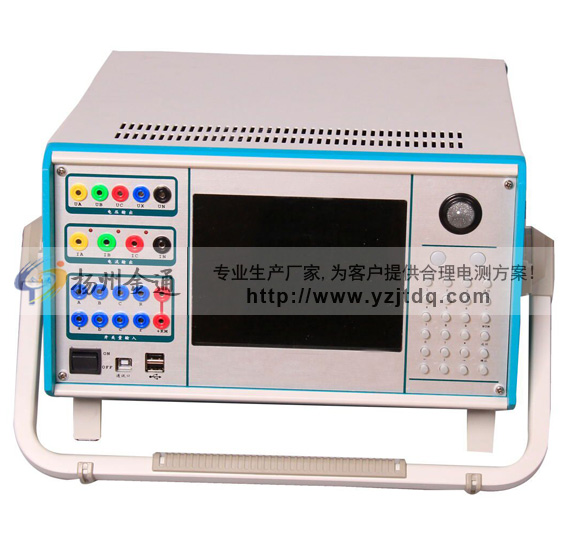

JT5003三相继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代***的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的***结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。Win7操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、***的功能，又具有小型测试仪小巧灵活、操作简便、***性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪。
1、三相继电保护测试仪满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和***；
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准；
3、经典的Windows XP操作界面，人机界面友好，操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等；
4、本机Win7系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃；
5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
6、三相继电保护测试仪主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大了波形的质量，了测试仪的精度；
7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定；
8、三相继电保护测试仪，采用USB接口直接和PC机通讯，无须任何转接线，方便使用；
9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法；
10、三相继电保护测试仪，配有独立专用直流辅助电压源输出，输出电压分别为110V(1A)，220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用
11、三相继电保护测试仪，具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大了精度的稳定性.
TECHNICAL PARAMETERS
交流电流源： | 交流电压源： | ||
相电流输出（有效值） | 0--40A/相，精度0.2% | 相电压输出（有效值） | 0--125V/相；精度：0.2% |
三相并联输出(有效值) | 0--120A/三相同相位并联输出 | 线电压输出（有效值） | 0--250V |
相电流长时间允许工作值(有效值) | 10A | 相电压/线电压输出功率 | 75VA/100VA |
每相更大输出功率 | 420VA | 频率范围 | 0--1000Hz 精度：0.001Hz |
三相并联电流更大输出功率 | 900VA | 谐波次数 | 2--20次 |
三并电流更大输出允许工作时间 | 10s | 相位 | 0--360° |
频率范围 | 0--1000Hz；精度：0.001Hz | 精度 | 0.1° |
谐波次数 | 2--20次；相位：0--360°；精度：0.1° | ||
直流电流源： | 直流电压源： | ||
电流输出 | 0--±30A/相 | 相电压输出幅值 | 0--±150V；精度：0.5% |
精度 | 0.5% | 线电压输出幅值 | 0--±300V |
/ | / | 相电压/线电压输出功率 | 90VA/180VA |
开关量端子： | 时间测量范围： | ||
开关量输入端子 | 8对 | 范围 | 1ms--9999s |
空接点 | 1--20mA，24V 装置内部有源输出 | 测量精度 | 1ms |
电位翻转 | 0--6VDC为低电平; 15--250VDC为高电平 | / | / |
开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A | / | / |
体积重量： | |||
体积 | 44 (cm)×23 (cm)×48 (cm); 约17.5Kg | ||
电源 | AC220V±10%；50Hz；10A | ||
附件清单：
序号 | 名称 | 数量 |
1 | 三相继电保护测试仪主机 | 1台 |
2 | 高强度铝合金主机包装箱 | 1只 |
3 | 测试线包 | 1个 |
4 | 测试线 | 1套 |
5 | 电源线 | 1根 |
6 | 接地线 | 1根 |
7 | USB连接线 | 1根 |
8 | U盘 | 1张 |
9 | 2A保险管 | 2个 |
10 | 15A保险管 | 2个 |
11 | 说明书 | 1本 |
12 | 出厂检定报告 | 1份 |
13 | 合格证 | 1张 |
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
