JT3011B变压器有载分接开关测试仪

JT3011B变压器有载分接开关测试仪通用技术条件DL/T846、8-2004设计，要求检查有载分接开关的动作顺序，测量切换时间等要求；主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等；参考标准：DL/T846.8-2004

Q Q : 1554343933
邮箱：yzjtdq188@163.com

在线咨询

注：关于产品购买、技术维护等服务，欢迎致电：13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT3011B系列变压器有载分接开关测试仪产品介绍 Product Introduction

有载分接开关是与变压器回路连接的运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了变压器有载分接开关参数测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障生产，产品质量的理想仪器。

产品别称：有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪。

JT3011B系列变压器有载分接开关测试仪特点优势 Selection Reference

1、仪器输出电流大，重量轻；

2、仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻；

3、具有完善的保护电路，可靠性强；

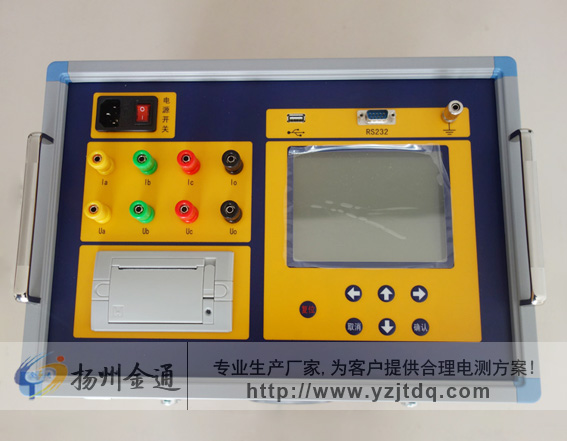

4、立式机箱结构，5.7寸的大液晶显示，便于现场操作；

5、具有U盘存储功能，可以存储更多数据波形；

技术参数

TECHNICAL PARAMETERS

JT3011B系列变压器有载分接开关测试仪技术参数 Technical Parameter

技术指标

输出电流	1.0A、0.5A、0.3A、三档可选
电阻量程	1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω
电阻测量精度	±(读数×5%+5个字)，分辨率：0.01Ω
过渡时间测量范围	1～250mS
过渡时间测量精度	±1mS，分辨率：0.1mS
采样频率	10K
存储方式	U盘存储、本机存储
工作温度	-20℃～+50℃
环境湿度	≤90%RH，无结露
工作电源	AC220V±10%，50Hz±10%

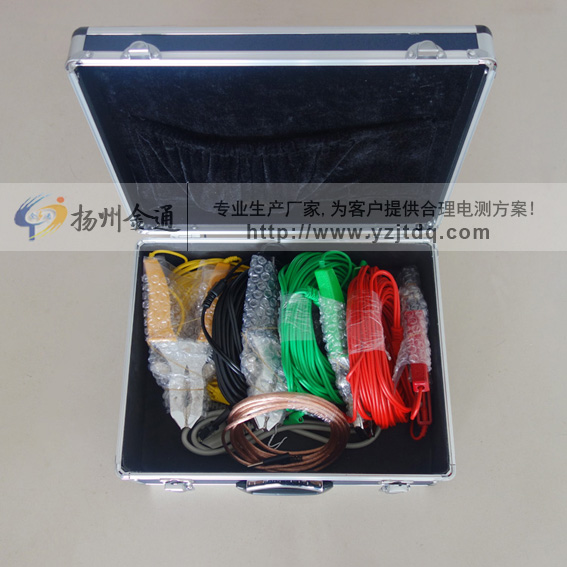

附件清单：

序号	名称	数量
1	测试仪主机	1台
2	测试线四条（黄绿红黑）	4根
3	接地线	1条
4	三芯电源线	1根
5	U盘	1个
6	手写笔	1只
7	打印纸	2卷
8	保险管（5A）	3个
9	说明书	1本
10	检查报告	1份
11	合格证	1张
