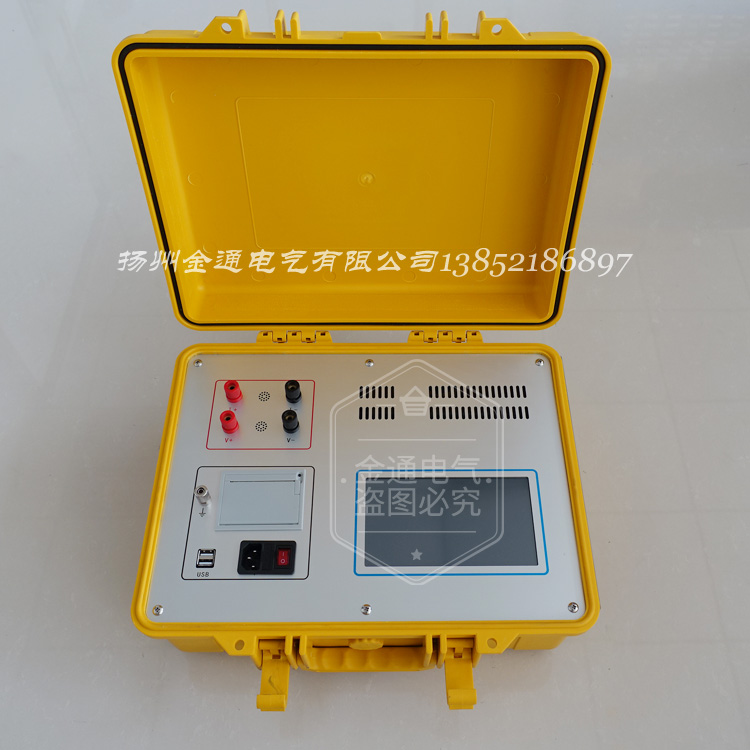

JT7005C/20A接地引下线导通电阻测试仪

接地引下线导通电阻测试仪适用于电力部门工程试验中电力设备与地网的连接部分的导通性检测,接地引下线导通测试仪操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用仪器,大大方便了试验项目的开展,了工作效率。新电源技术,输出20A电流,连续工作,有效击穿触头氧化膜,良好的测试结果;采用便携式设计,体积小、重量轻;参考标准:DL/T475-2006

  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT7005C/20A接地引下线导通电阻测试仪产品介绍  Product Introduction

JT7005C接地引下线导通电阻测试仪又称接地引线导通测试仪、接地导通测试仪、接地引下线导通电阻测试仪、地网接地导通测试仪及导通测试仪,接地引下线导通测试仪适用于电力部门工程试验中电力设备与地网的连接部的导通性检测,接地引下线导通测试仪适用于低阻值电阻的测量。接地引下线导通测试仪对接地装置进行电气完整性测试。

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的***、有效连接是设备运行的根本***。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期用接地引下线导通测试仪对接地装置进行电气完整性测试是很有必要。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的测试仪进行测量,该接地引下线导通测试仪分辨率为1mΩ,准确度不低于1.0级。我公司依据此标准研制的接地引下线导通电阻测试仪是一种自动化程度很高的便携式测试仪,该接地引下线导通测试仪专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求

该接地引下线导通测试仪操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用测试仪,大大方便了试验项目的开展,了工作效率。

JT7005C接地引下线导通电阻测试仪适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,该接地引下线导通测试仪同样适用于低阻值电阻的测量。

产品别称:接地引下线导通测试仪、接地引下线测试仪、导通测试仪、接地导通测试仪、10A接地引下线导通测试仪、20A接地引下线导通电阻测仪、接地引下线导通分析仪、接地导通电阻测试仪、接地导通直流电阻测试仪、智能接地导通电阻测试仪、接地导通测试仪、接地引下线导通电阻测试仪、

JT7005C/20A接地引下线导通电阻测试仪特点优势 Selection Reference

1、电源技术:采用新电源技术,输出20A电流,能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果

2、抗干扰能力强:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好
3、使用寿命长:该接地引下线导通测试仪采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能
4、操作简单:只需按下测量键即可得到测量结果。测量结果采用7寸触摸彩色液晶显示,读数直观,重复性好
5、携带方便:该接地引下线导通测试仪采用便携式设计,体积小、重量轻。面板与机箱成一体结构,具有很好的抗震性

技术参数

TECHNICAL PARAMETERS

JT7005C/20A接地引下线导通电阻测试仪技术参数 Technical Parameter

测试电流

100mA200mA2A10A20A五档

测试范围

100mA     10  Ω ~ 200Ω

200mA     50Ω ~ 20 KΩ

2  A     5mΩ ~ 20  Ω

10  A     1  mΩ ~ 2  Ω

20  A     500uΩ ~ 1  Ω

更高分辨率

±(读数×0.2+2字)

测量半径

50米

工作温度

-540

环境湿度

90RH,无结露

工作电源

AC220V±1050HZ±1HZ

体积

410×320×200mm

重量

12Kg

附件清单:

序号

名称

数量

1

仪器主机

1台

2

测试线(包括46m红线和4m黑线)

1套

3

交流三芯电源线

1根

4

接地线

1根

5

测试线附件箱

1个

6

10A保险管

5只

7

说明书

1本

8

出厂报告

1份

9

合格证

1张

注:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知
