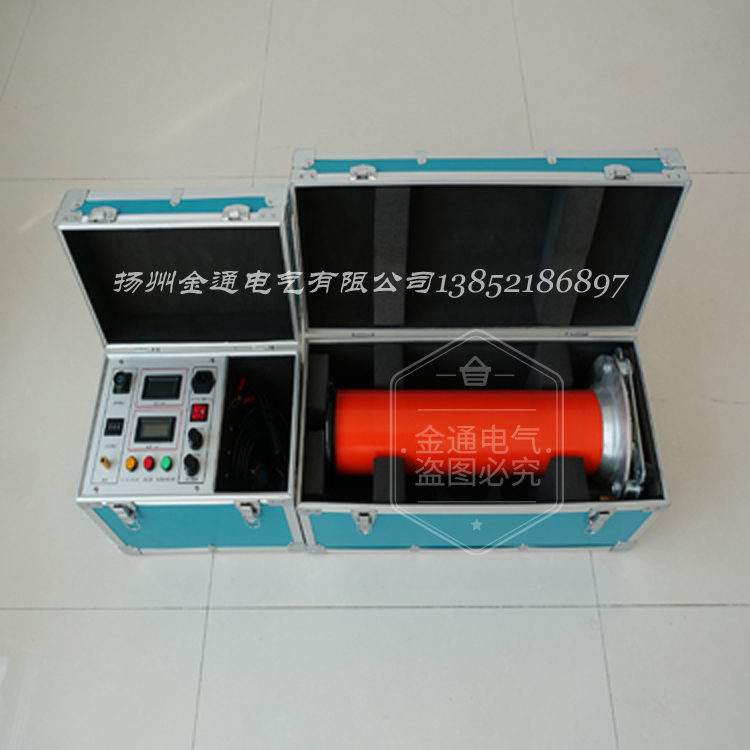

ZGF-60KV/5mA分体式直流高压发生器

ZGF系列分体直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，可靠。

主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

适用范围：

1、阀式避雷器的电导电流试验。

2、电力变压器的直流耐压试验及泄漏电流测量。

3、高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。

4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。

产品别称：直流高压发生器、直高发、高压发生器、中频直流高压发生器、便携式直流高压发生器、ZGF直流高压发生器、工频高压发生器、高压发生器直流高压发生

ZGF-60KV/5mA分体式直流高压发生器选型参考 Selection Reference

选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验

选型参考 – 根据变电站电压等级选择

选型参考 – 根据承修承试资质级别选择

选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验

选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验

选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验

ZGF-60KV/5mA分体式直流高压发生器特点优势 Selection Reference

1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用；

2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高；

3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作；

4、采用更先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小；

5、增设高精度0.75UDC1mA功能，为做直流高压发生器带来极大的方便；

6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然；

7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而更大的保护仪器不受损伤；

8、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强；

9、机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用；

ZGF-60KV/5mA分体式直流高压发生器技术参数 Technical Parameter

附件清单：

注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
