JT9012无线高压核相仪

无线高压核相仪主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。参考标准：GB13398-2008,DL/T626-2005

Q Q : 1554343933
邮箱：yzjtdq188@163.com

在线咨询

注：关于产品购买、技术维护等服务，欢迎致电：13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT9012无线高压核相仪产品介绍 Product Introduction

JT9012无线高压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从200V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。对于高压线路核相(电压超过400V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，！当裸导线电压超过35kV，必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

产品别称：10KV核相仪、核相装置、无线核相器、高压核相器、语音核相器(仪)、无线核相仪、无线高压核相仪、核相器、高压核相仪、核相仪厂家、高压无线核相仪、高压语音核相仪、高压无线核相器、无线高压核相仪、远程无线核相仪、卫星授时远程无线高压核相仪、

JT9012无线高压核相仪特点优势 Selection Reference

无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，无线信号直线传输距离约30米，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。

监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。

技术参数

TECHNICAL PARAMETERS

JT9012无线高压核相仪技术参数 Technical Parameter

功能	高压无线核相、频率、相位、相序、验电测试
电源	主机：DC9V，6节5号碱性电池LR6 探测器: 锌锰干电池6F22、9V
核相方式	接触式核相：35kV以下的裸导线或220kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相：当裸线路电压超过35kV时，必须采用非接触核相，探针逐渐靠近导线即可
传输距离	无线传输，直线传输距离约30米
相别定性	同相:－25°～25°；异相: 95°～145°和215°～265°
量程	核相电压范围：200V～220kV
	测试相位：0.0°～360.0°
	测试频率：45.0Hz～65.0Hz
精度	核相：≤±12°
精度	频率：≤±2Hz
分辩率	相位：0.1° 频率：0.1Hz
发射频率	433MHz、315MHz
LCD	3.5寸彩屏；显示域：71mm×53mm
相位指示	相量图及数字同时显示
电源指示	探测器具有绿色电源指示灯
工作指示	核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声
显示速率	2次/秒
数据存储	9999组(掉电或更换电池不会丢失数据)
液晶背光	可调亮度，适应不同使用环境
自动关机	开机约15分钟仪表将自动关机
电池电压	当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
额定电流	探测器：30mA max；主机：150mA max
仪表质量	仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg
仪器尺寸	主机195mm×100mm×45mm；探测器290mm×250mm×80mm
绝缘杆长度	更大直径Φ38mm；长度：缩态为1350mm；伸态为5000mm
绝缘试验	绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
外界干扰	无特强电磁场；无433MHz 、315MHz同频干扰
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
防护等级	IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
适合安规	符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准

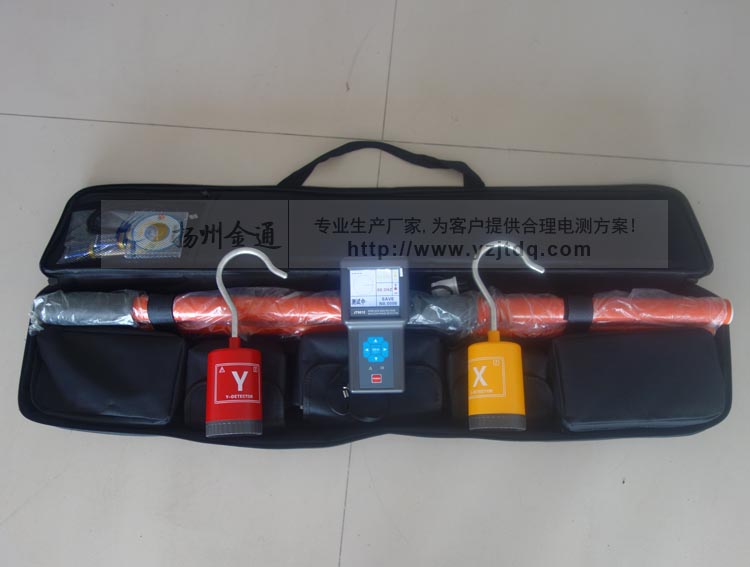

无线高压核相仪装箱单

主机	1台
探测器	2台
探钩、探针	各2根
自校线	1条
USB通讯线	1条
监测软件(光盘)	1张
仪表布袋	1个
碱性干电池(AAA 1.5V )	6节
6F22 9V电池	2块
伸缩绝缘杆	2根
用户手册、保修卡、合格证	1份
