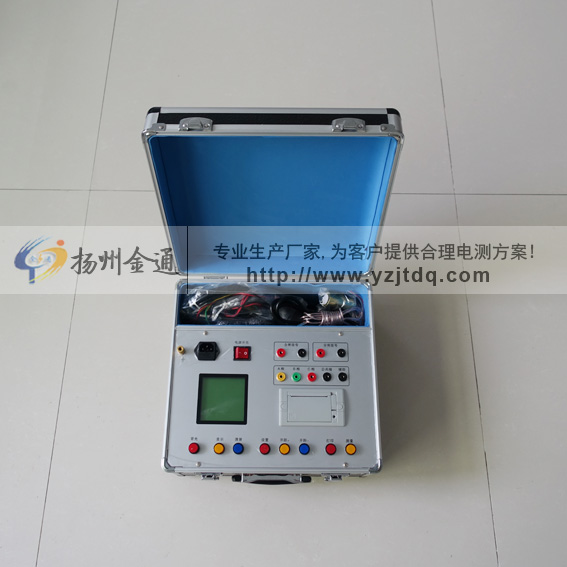

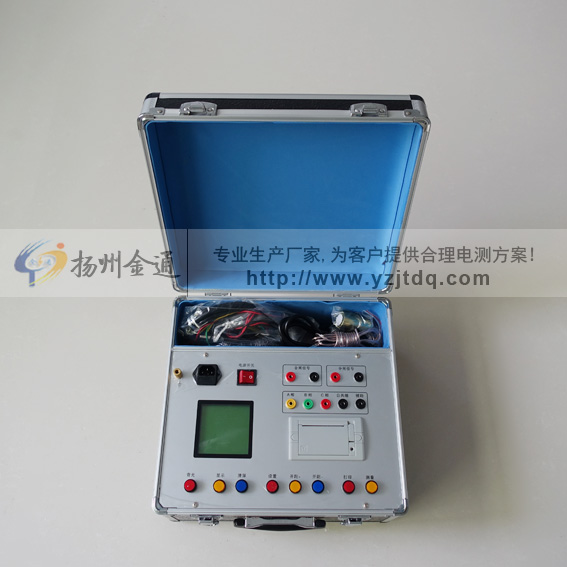

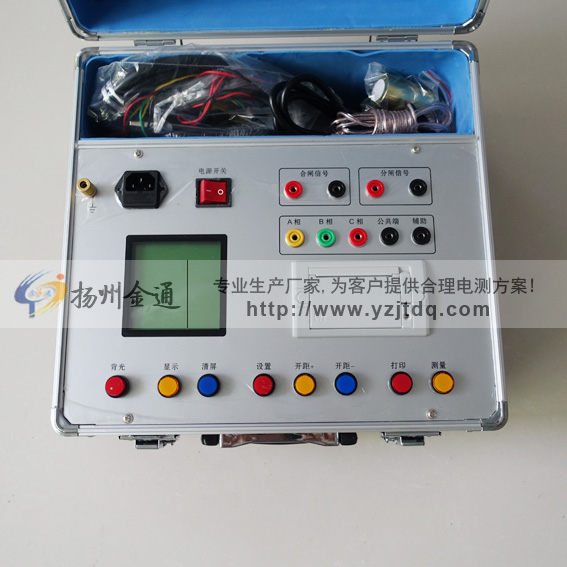

JT2001 高压开关机械特性测试仪

高压开关机械特性测试仪能准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。参考标准:GB3309-89

  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT2001高压开关机械特性测试仪产品介绍 Product Introduction

JT2001 高压开关机械特性测试仪是为适应现场测试高压开关动作特性的需要,开发研制的专用仪器。它以单片机为核心进行采样,处理和输出,其主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。随着社会的发展,人们对用电的***性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的运行,机械特性参数是判断断路器性能的重要参数之一。

JT2001高压开机械特性测试仪是本公司为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

JT2001高压开关机械特性测试仪是针对高压开关研制的一种电脑智能化的测试仪器。 该仪器采用更***的微电子技术,快速提供准确***的测量数据,使用液晶以汉字形式显示所有数据,对开关测量过程中可能发生的故障以及仪器外接信号线接错进行汉字提示。 该仪器采用220V交流供电。配用打印机,可方便地打印测得的所有数据。

产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、高压开关动特性测试仪。

JT2001 高压开关机械特性测试仪特点优势 Selection Reference

◆断口合(分)闸先后顺序

◆合(分)闸不同期

合(分)闸时间

合闸触头弹跳时间

◆合(分)闸平均速度,可测任意一相

2、显示功能

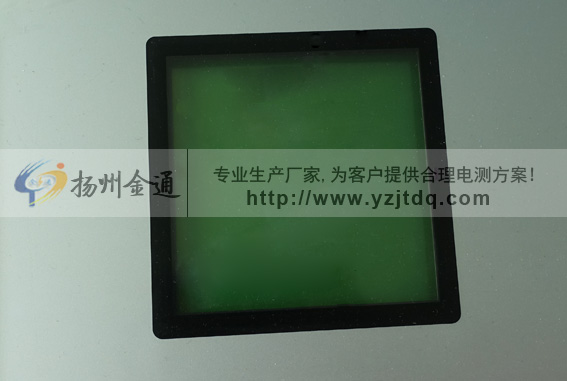

◆汉字显示测试的所有参数

◆汉字显示各种故障:包括接线出错、拒合和拒分(可指出具体的某一相)、数据溢出(数据超出测量范围)等信息。

◆汉字显示各种测试状态

3、特点:

◆适合于开关操作电压范围≌100~300V

◆能自动判别操作类型(合闸或分闸操作)并汉字提示

◆开关只需动作一次(合闸一次或分闸一次)就可获得相应操作的所有测量致据

◆在测量前可人工设置开距

◆可以明确知道测速辅助触点连接状态,显示屏左上角显示的FZ为0表示与动触头没有连接,FZ为1表示已连接

◆本仪器所有测试项目,严格按GB3309-89中的定义进行测试和处理的.

技术参数

TECHNICAL PARAMETERS

JT2001 高压开关机械特性试仪技术参数 Technical Parameter

合闸电压:≌100~300V

分闸电压:≌100300V

合(分)闸时间:0~99.9ms

合(分)闸不同期:0~99.9ms

触头弹跳:0~99.9ms

平均速度:0~99.9ms

开距:0999.99ms

电源:AC220V±10% 50Hz

功耗:<1.5W

适用温、湿度范围:温度0~40℃,湿度<,80%


附件清单

序号

名称

数量

1

仪器主机

1

2

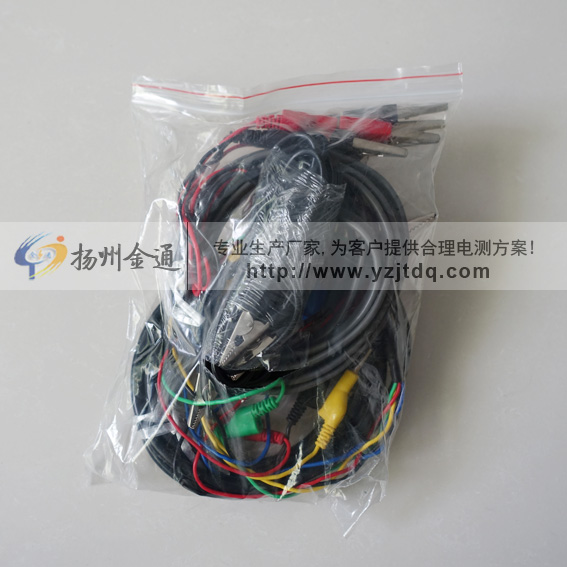

专用测试线 1

1

3

接地线

1

4

10A保险管

3

5

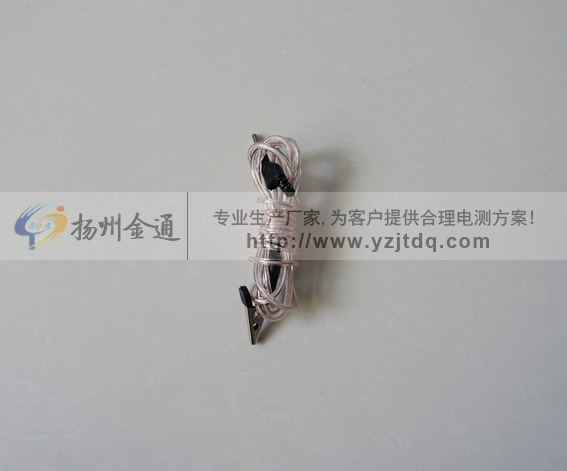

公共短接线 1

1

6

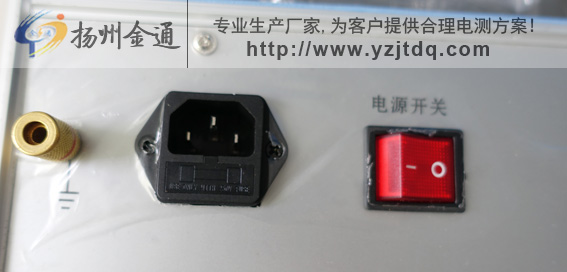

AC 220V电源线

1

7

打印纸

2

8

说明书

1

9

出厂报告

1

10

合格证

1
