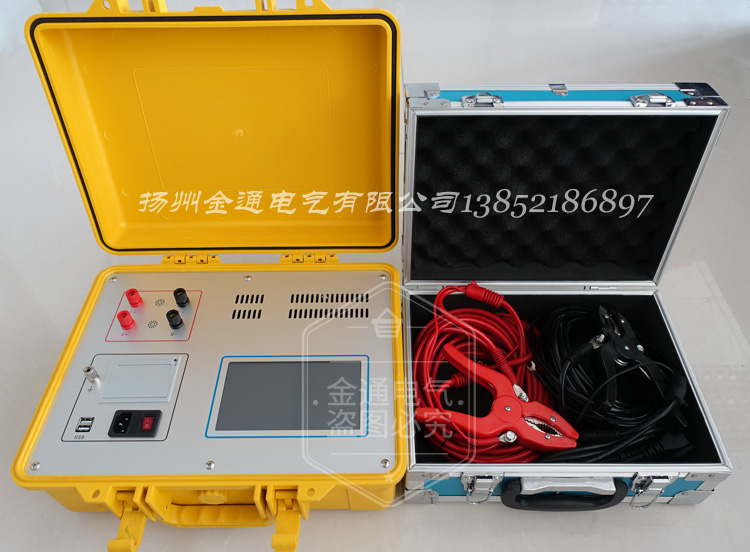

JT3008-20A变压器直流电阻测试仪

JT3008-20A 变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作;参考标准:DL/T845.3-2004;整机由高速单片机控制,自动化程度高,操作简便具有声响放电报警,放电指示清晰,减少误操作保护功能完善,能***保护反电势对仪器的冲击,性能更***

  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT3008-20A系列 变压器直流电阻测试仪产品介绍 Product Introduction

 直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

为了满足感性线圈直流电阻快速测量的需要,我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用多档恒流源,具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、7寸触摸彩色液晶显示等特点。整机由单片机控制,自动完成自检、数据处理,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现直阻的快速测量。极大的方便了工作人员的使用。

产品别称:直阻仪,直流电阻快速测仪直流电阻测试仪测仪、三通道直流电阻测试仪变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻测试仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、变压器直阻测试仪、20A直流电阻测试仪、

JT3008-20A系列 变压器直流电阻测试仪特点优势 Selection Reference

1、可稳定输出20A直流电流,测试快速、稳定一次将高或低压测试线全部接到变压器上,测试过程中不用再倒测试线; 显示、打印变压器的高中低压绕组的全部测试数据,并自动计算出三相不平衡度,还可以打印折算到额定温度下的阻值;具有完善的反电势保护功能

2、采用高频开关电源技术,输出电流大,适合大中型变压器直流电阻测量;

3、保护功能完善;反电势保护功能对仪器的冲击,性能更***;

4、具有声响放电报警,放电指示清晰,减少误操作;

5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据;

6、采用立式机箱结构,便于现场使用;

7、智能化功率管理技术,仪器总是工作在***小功率状态,有效减轻仪器内部发热,节约能源;

8、7寸触摸屏彩色显示器,中文菜单,打印输出;大容量CPU可存储250组测量结果

9,具有USB接口,可以将测试数据转存到U盘,存储结果可查阅、打印

措施

1、 使用本仪器前必须认真阅读本手册;

2、 仪器使用避开雨淋、腐蚀气体等场所;

3、 仪表应避免剧烈振动;

4、 对仪器的维修、调试应由专业人员进行;

5、 测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线;

6、 测量无载调压变压器,一定要等放电指示报警音停止后,切换档位;

7、 在测试过程中,禁止移动测试夹和供电线路;

技术参数

TECHNICAL PARAMETERS

JT3008-20A系列 变压器直流电阻测试仪技术参数 Technical Parameter

测试电流

100mA200mA2A10A20A五档

测试范围

100mA     10  Ω ~ 200Ω

200mA     50Ω ~ 20 KΩ

2  A     5mΩ ~ 20  Ω

10  A     1  mΩ ~ 2  Ω

20  A     500uΩ ~ 1  Ω

更高分辨率

±(读数×0.2%+2字)

工作温度

-540

环境湿度

90%RH,无结露

工作电源

AC220V±10%50HZ±1HZ

体积

410×320×200mm

重量

12Kg

附件清单:

序号

名称

数量

1

测试仪主机

1

2

测试线(红、黑)

2

3

三芯电源线

一条

4

打印纸

2

5

接地线

1

6

保险管(10A

3

7

说明书

1

8

出厂报告

1

9

合格证

1
