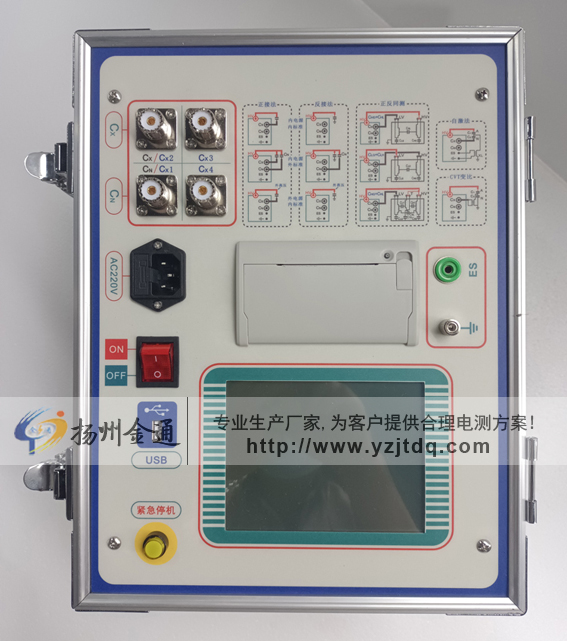

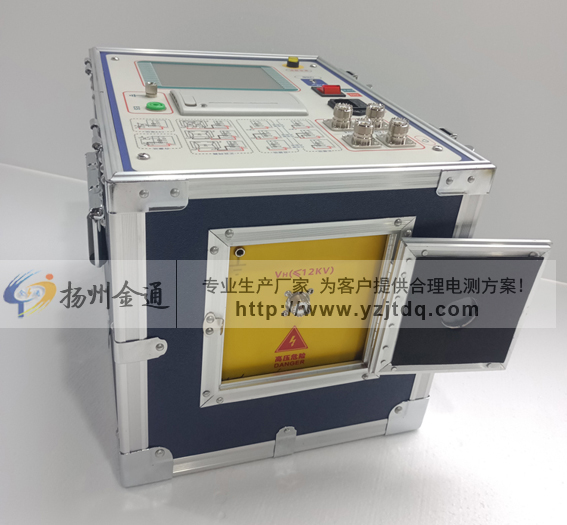

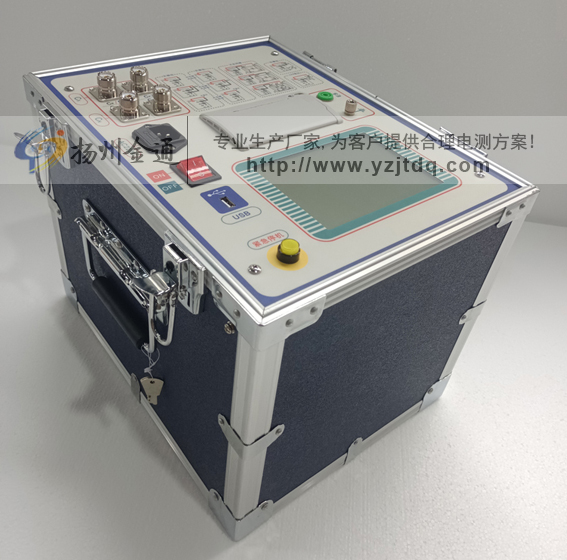

JT3003F变压器变频介损测试仪(四通道+绝缘电阻)

变压器变频介损测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。超大液晶中文显示;海量存储数据;多重***标准支持:DL/T 962-2005,DL/T 1154-2012,GB/T 1409-2006,

  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT3003F变压器变频介损测试仪产品介绍  Product Introduction

JT3003F变压器变频介损测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

产品别称:介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动抗干扰异频介损测试仪,全自动介质损耗测试仪,变压器变频介损测试仪、变频抗干扰介损测试仪、全自动抗干扰变频介损测试仪,变压器介损测试仪、变压器介质损耗测试仪、介质损耗测试仪,全自动变频抗干扰介损测试仪,抗干扰变频介损测试仪

超大液晶中文显示:操作简单,仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备。

JT3003F变压器变频介损测试仪特点优势 Selection Reference

海量存储数据:仪器内部配备有日历芯片和大容量存储器,保存数据200组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。

科学先进的数据管理:仪器数据可以通过U盘导出,可在任意一台PC机查看和管理数据。

多种测试模式:仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。

绝缘电阻测试:仪器集成绝缘电阻测试模块,可进行极化指数、吸收比以及绝缘电阻的测试。

CVT测试一步到位:该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。

不拆高压引线测量CVT:仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。

CVT反接屏蔽法测量C0:仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。

高速采样信号:仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。

LCR全自动测量:全自动电感、电容、电阻测量,角度显示。

四通道同时测试:正接法测试接线时,四个被试品电容总值不大于单个被试品能测试的更大电容值,是可以同时测试四个被试品的介质损耗值。

多重可靠:仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重措施,保证了仪器、可靠。仪器还具备设置接地检测功能,确保不接地设备不允许操作启动测试。

 变压器变频介损测试仪工作原理

在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时,电介质中的电压和电流间成在相角差ψ,ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx),如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差,再由数字信号处理器运用数字化实时采集方法,通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施,保证在外电场干扰下准确测量。


技术参数

TECHNICAL PARAMETERS

JT3003F变压器变频介损测试仪技术参数 Technical Parameter

技术参数

1

使用条件

-15℃∽40℃

RH<80

2

抗干扰原理

变频法

3

电    源

AC 220V±10

允许发电机

4

高压输出

0.5KV∽10KV

每隔0.1kV

精    度

2

更大电流

200mA

容    量

2000VA

5

自激电源

AC 0V∽50V/15A

单  频   50.0HZ、60.0HZ

自动双变频

45.0HZ/55.0HZ   47.5HZ/52.5HZ

55.0HZ/65.0HZ   57.5HZ/62.5HZ

6

分 辨 率

tgδ: 0.001

Cx: 0.001pF

7

精    度

△tgδ:±(读数*1.0+0.040)

△C x :±(读数*1.0+1.00PF)

8

测量范围

tgδ

无限制

C x

15pF < Cx < 300nF

10KV

Cx=(Cx1+Cx2+Cx3+Cx4)< 60 nF

 5KV

Cx=(Cx1+Cx2+Cx3+Cx4)<150 nF

  1KV

Cx=(Cx1+Cx2+Cx3+Cx4)<300 nF

CVT测试

Cx=(Cx1+Cx2+Cx3+Cx4)<300 nF

9

LCR测量范围

电感L>20H(2kV)

电阻R>10KΩ(2kV)

LCR测量精度

1

角度分辨率

0.01

10

CVT变比范围

10∽10000

CVT变比精度

1

CVT变比分辨率

0.01

11



绝缘电阻

直流高压0.5-10KV     精度:±(读数×2+10V)

100kΩ-1000GΩ时低于5(试验电压不低于500V)

100GΩ-1000GΩ时为10(试验电压不低于10000V)

11

外型尺寸(主机(mm)

350(L)×270(W)×315(H)

外型尺寸(附件)(mm)

350(L)×270(W)×160(H)

12

存储器大小

200 组 支持U盘数据存储

13

重量(主机)

22.75Kg

重量(附件箱)

5.25Kg

随机配件

序号



数量

1

仪器主机

1台

2

附件箱

1个

3

红色高压测试线(8M)

1根

4

黑色低压测试线(8M)

4根

5

CVT自激电源线(5M)

1根

6

AC220V电源线

1根

7

接地线(2M)

1根

8

使用说明书

1份

9

出厂合格证

1份

10

保险管、打印纸

备用

 注:变压器变频介损测试仪,产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
