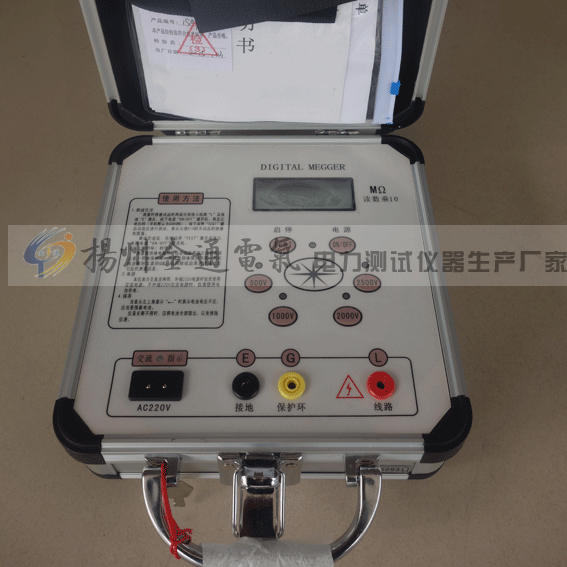

JT2671数字兆欧表

JT2671数字兆欧表，由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经 DC/DC 变换产生的直流高压由 E 极出经被测试品到达 L 极，从而产生一个从 E 到 L 极的电流，经过 I/V 变换经除法器完成运算直接将被测的绝缘电阻值由 LCD 显示出来；参考标准：DL/T845.1-2004

Q Q : 1554343933
邮箱：yzjtdq188@163.com

在线咨询

注：关于产品购买、技术维护等服务，欢迎致电：13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT2671型数字兆欧表产品介绍 Product Introduction

JT2671数字式兆欧表由中大规模集成电路组成。兆欧表表输出功率大，短路电流值高，输出电压等级多(有四个电压等级)。兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

产品别称

数字兆欧表1000V、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表

JT2671型数字兆欧表特点优势 Selection Reference

1、输出功率大、带载能力强，抗干扰能力强数字式兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度

2、数字兆欧表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷

3、本表输出短路电流可直接测量，不需带载测量进行估算

技术参数

TECHNICAL PARAMETERS

JT2671型数字兆欧表技术参数 Technical Parameter

技术参数

使用条件	环境温度	0℃～+45℃
	相对湿度	≤85%RH
输出电压等级	500V，1000V，2000V，2500V
测量范围	0～19990MΩ
分辨率	0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相对误差	0～2000MΩ≤±5%±2d 2000MΩ～19990MΩ≤10%±2d
电压/负载	2500V/20MΩ
电压跌落	约10%
短路电流	＞1.6mA
直流	8×1.5V(AA，R6)电池
交流	220V/50Hz
功耗	静态功耗≤160mW；更大功率≤2.5W
体积	235×200×135mm3
重量	＜1.4kg
