JT8003雷击计数器测试仪

JT8003雷击计数器测试仪产品介绍  Product Introduction

JT8003雷击计数器测试仪，测试各型放电计数器是否正常动作。避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的。通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良， 监测器在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。所以《〈规程〉》规定，应每年对避雷器监测器检查 1 次。

JT8003雷击计数器测试仪用于校验各种避雷器计数器动作的可靠性。适用于阀型避雷器（包括炭化硅普通阀型（FZ和FCD）及炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录记录器放电动作的检查和校验。）仪器符合电力行业标准DL474.5-92“现场绝缘试验实施导则－避雷器试验”标准的要求，适用于发电厂、变电所现场及修理车间、试验室等各种条件下的试验，本仪器采用手持式设计，外型美观，携带方便，它替代了传统的笨重测试仪器和测试方法用于避雷器计数器的动作试验，深受广大专业人员的欢迎。

产品别称：避雷器放电计数器测试仪、放电计数器测试仪、放电计数器校验仪、雷击计数器校验器、雷击计数器校验仪。

JT8003雷击计数器测试仪是我公司有关技术人员根据电力用户的需要而精心设计研制的。产品外型美观，携带使用方便，它替代了传统的笨重测试仪器和测试方法，深受广大专业人员的欢迎。

JT8003雷击计数器测试仪特点优势 Selection Reference

1. 测试原理采用电容充放电法：充电时间短，放电速度快；

2. 操作简便：一键可完成自动充放电过程，时间间隔1～2秒／次；

3. JT8003雷击计数器测试仪，适用范围广：高压输出800～1600V可调，可满足各类计数器动作电压；

4.  可靠：仪器外壳采用铝合金机箱材料，高压输出无金属外露，操作者有保障，不会被电击；

5. JT8003雷击计数器测试仪，测试次数多：可连续操作大于2000次；若电池电量不足时会延长充电时间，应及时更换。建议：长时间不用应把干电池从仪器中取出！

6. 测试方便：本仪器配件中配有一根接地线，试验时能够满足不同方式的试验需要；

使用指南：

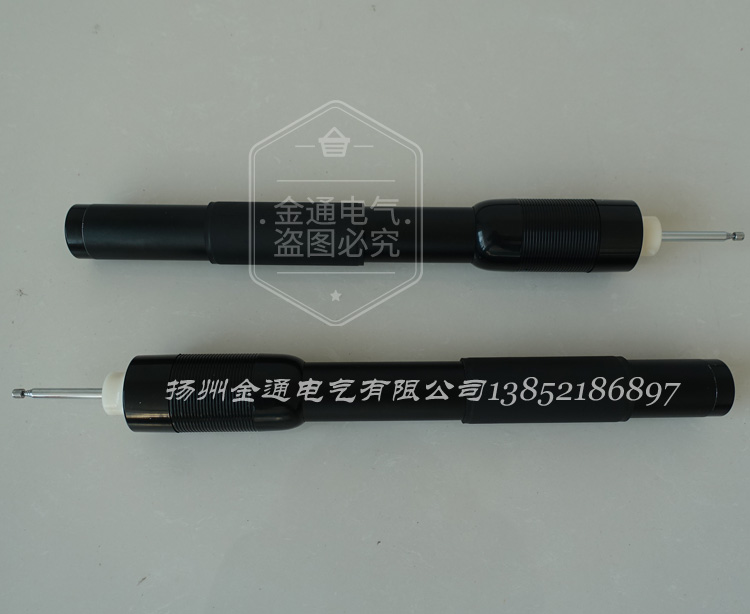

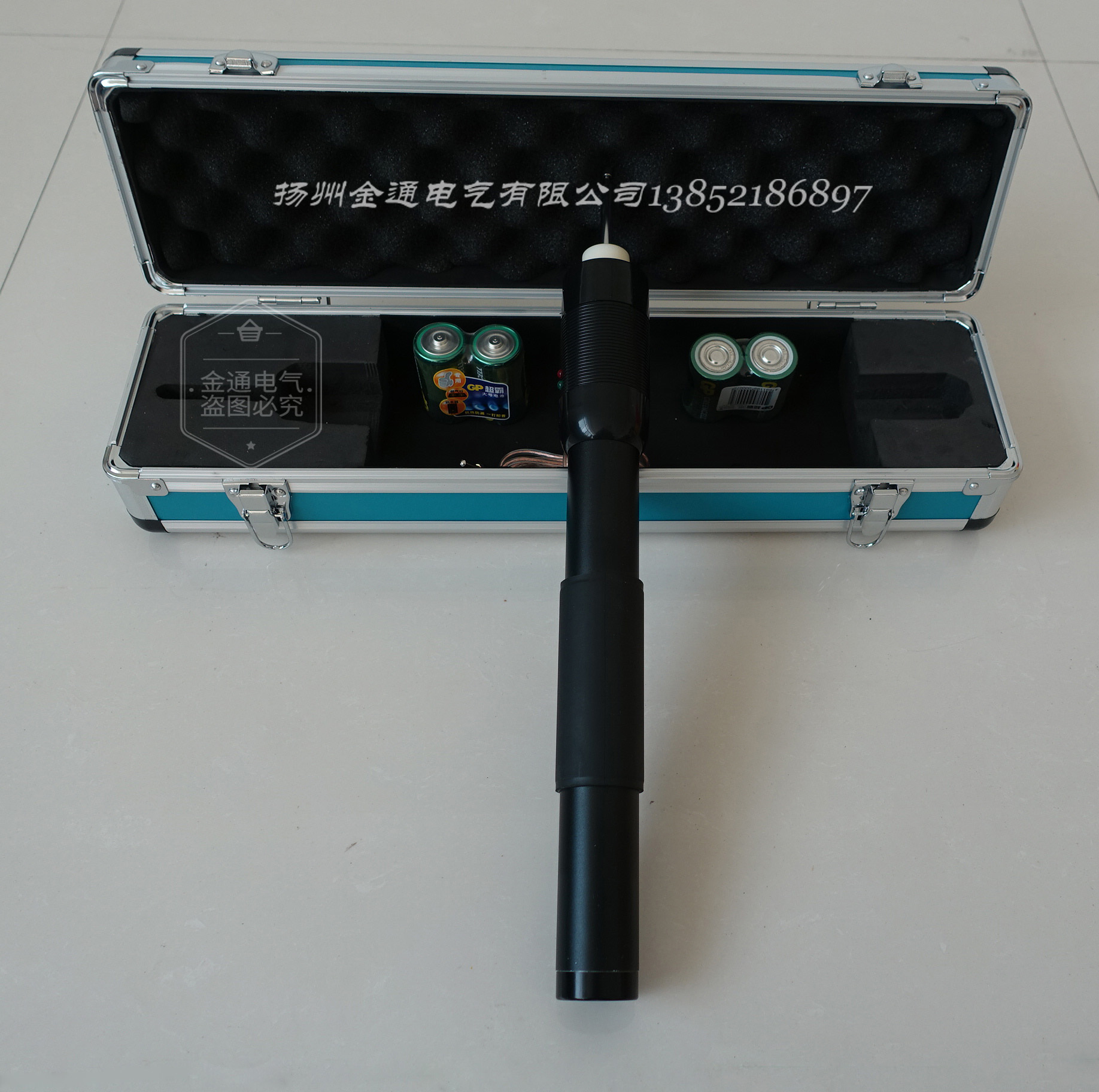

 电源开关设在器身与头部之间，任意方向旋转90度，听到“喀嚓”声后即表示电源接通，反之为电源关闭。使用前先在尾部插入接地线并与地接好，根据计数器高度在未接通电源前将头部伸缩导电杆拉出到合适长度。

接通电源后绿灯亮，待红灯亮（约3～8秒）即可通过头部伸缩导电杆对避雷器计数器进行测试。雷击计数器测试仪无须关闭电源可反复进行测试（每次充电时导电杆应离开试品）

JT8003雷击计数器测试仪技术参数 Technical Parameter

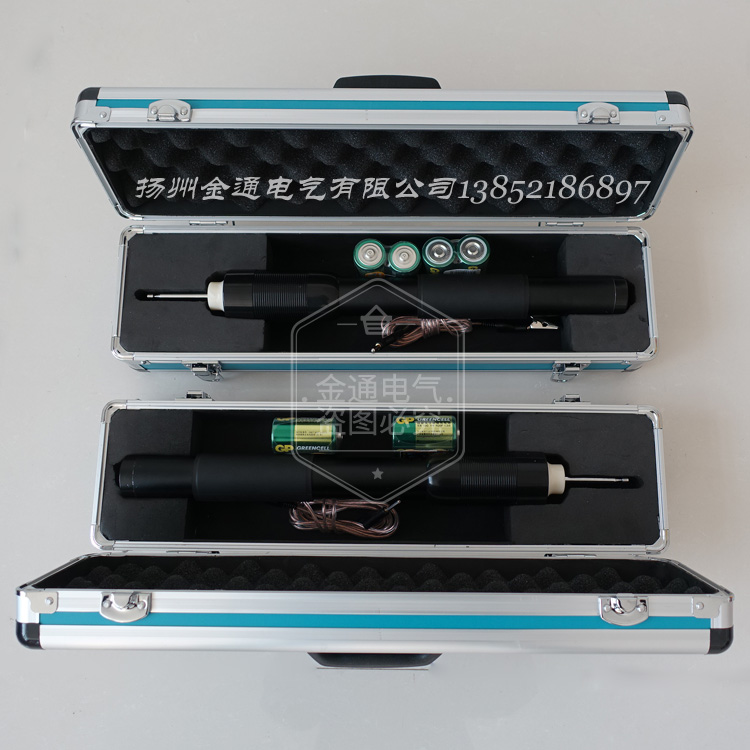

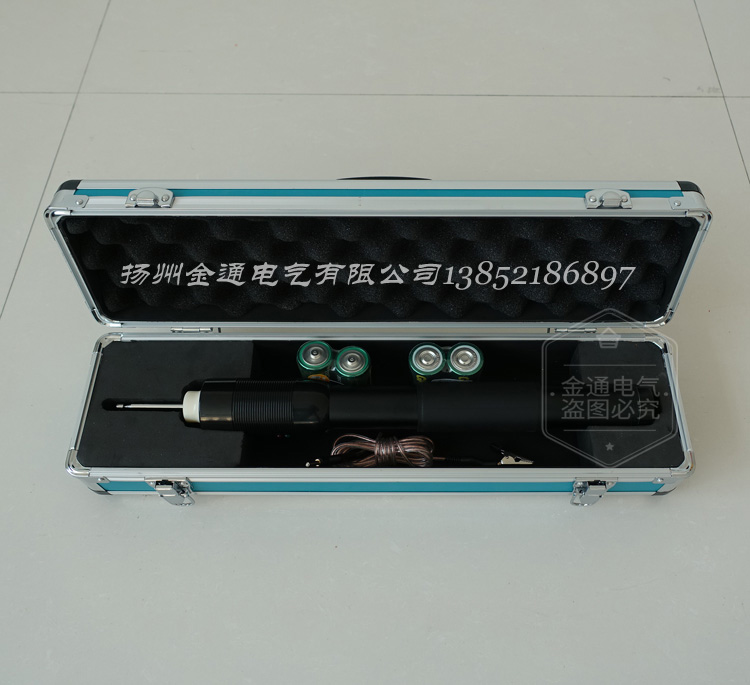

附件清单

技术指标：

·几何尺寸：  φ36×375，头部为φ50×100

·重    量：       780g

·电    源：  DC   6V(一号干电池四节)

·输出电压：  800～1600V

注意事项：每次使用前应该确保高压侧无高压（红灯未亮）才可将仪器天线拉出。试验完毕后，先关闭电源，然后将头部导电杆对尾部地线放电后，方可将仪器收起。
