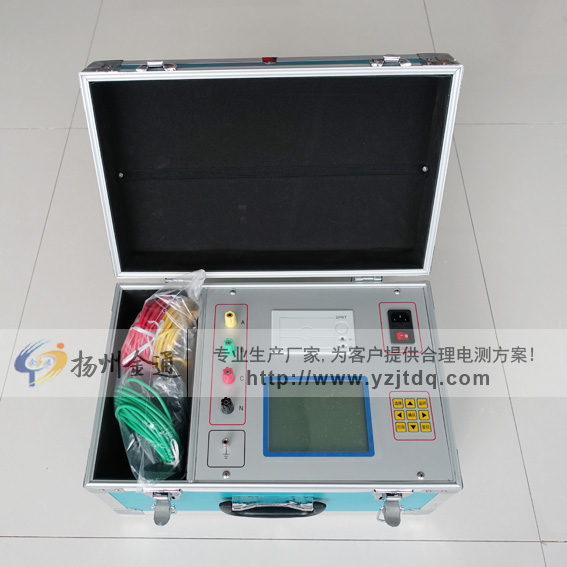

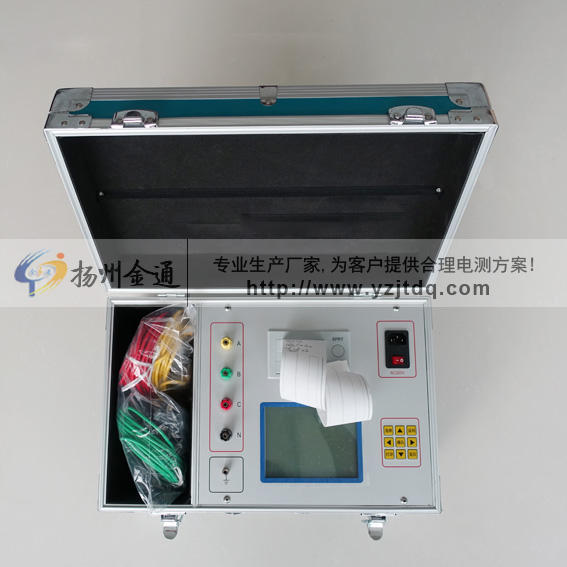

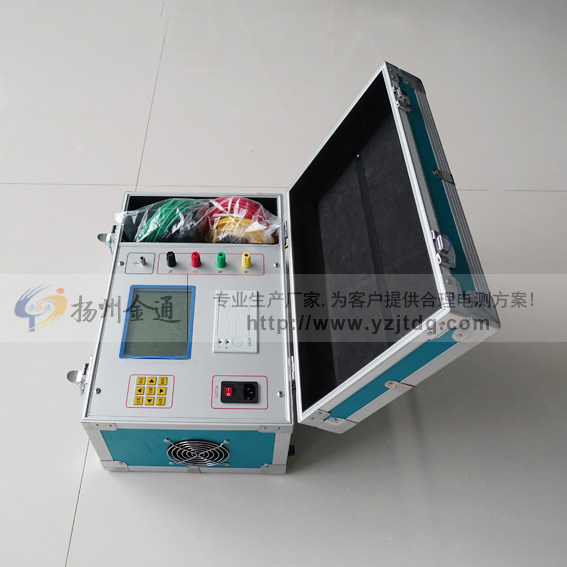

JT3011A变压器有载分接开关测试仪

通用技术条件DL/T846、8-2004设计,要求检查有载分接开关的动作顺序,测量切换时间等要求;主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等;参考标准:DL/T846.8-2004


  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT3011A系列变压器有载分接开关测试仪产品介绍  Product Introduction

有载分接开关是与变压器回路连接的运动部件,因此有载分接开关的检测,越来越引起重视。在《电力设备交接和预防性试验规程》中,要求检查有载分接开关的动作顺序,测量切换时间等。为此,我公司成功的研制了变压器有载分接开关参数测试仪器,该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

电力变压器作为供电网络中的主要设备之一,其工作状态关系到整个供电网络的运行。而作为变压器中的重要部件有载调压开关的工作状态,将直接影响变压器的运行状况。

对有载开关切换状况的测试,传统方法是将变压器中的开关切换部分吊出,与光线示波器连接后,用手柄转动传动机构,待枪机快释放时,人工启动光线示波器录波,待开关完成切换后,停止操作,观察记录结果,并判断开关工作的好坏。

JT3011变压器有载分接开关测试仪,采用了全新测试原理,运用微机技术,使现场工作人员无需拆卸变压器和吊装开关,就能对各种电力变压器的有载开关的性能进行测试,显示和打印过渡过程的波形及其参数,很方便得判断出开关的优劣。

产品别称:有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪。

JT3011A系列变压器有载分接开关测试仪特点优势 Selection Reference

1.功能强大,可实现过渡波形和过渡时间、过渡电阻、三相同期性等参数的测量。

大屏幕点阵液晶显示器,分级式中文菜单,操作简便快捷。

3. 智能型测试和结果分析,具有放大或缩小波形测试结果。

4. 三路独立的稳压源适合无绕组测量,三路独立的恒流源适合有绕组和无绕组的测量。

5. 六路独立的信号处理,高速A/D转换,10KHz高速采样,真实反映参数的变化。

6. 仪器内设不断电存贮器可保存三组波形和数据,可随时存档、调阅、分析。

7. 仪器自带万年历,显示日期和时间,并可自动打印。

8. 仪器配有高速打印机,可打印测试结果。

产品别称:有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪。

技术参数

TECHNICAL PARAMETERS

 JT3011A系列 变压器有载分接开关测试仪技术参数 Technical Parameter

技术指标(见表一)

参数

指标

参数

指标

电源

输出

有绕组

DC 1A

过渡时间范围

0~120ms

无绕组

DC 9V

工作电源

AC220V±10,50Hz

过渡电阻范围

有绕组

0Ω~30Ω

功率

150W

无绕组

0Ω~50Ω

工作温度

0℃~40℃

测量

精度

过渡电阻

±5

相对湿度

≤85RH

同期性

0.1ms

外形尺寸

370mm×270mm×230mm

采样频率

10kHz

重量

8kg

附件清单:

序号

名称

数量

1

测试仪主机

1台

2

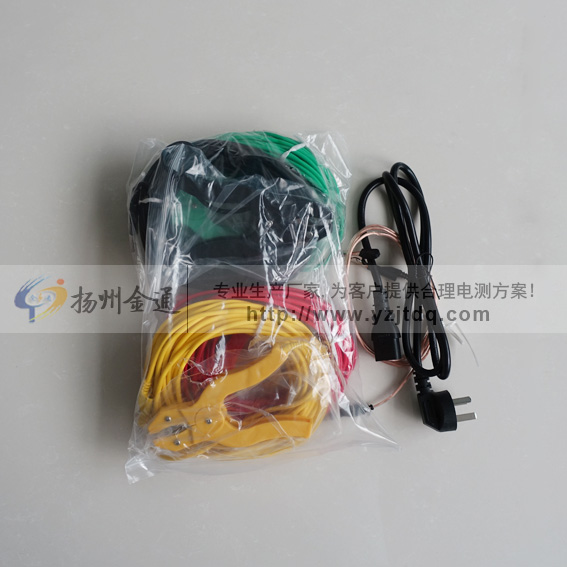

测试线四条(黄绿红黑)

4根

3

接地线

1条

4

三芯电源线

1根

5

打印纸

2卷

6

保险管(5A)

3个

7

说明书

1本

8

出厂报告

1份

9

合格证

1张

注:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
