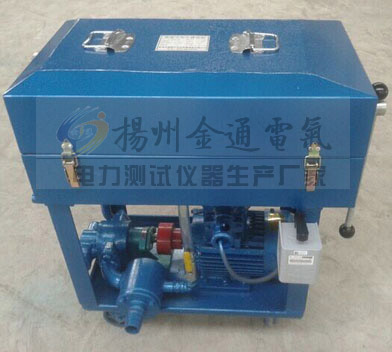

LY板框式滤油机

LY板框式滤油机产品介绍  Product Introduction

一．板框式滤油机用途

用于绝缘油、透平油、汽油、柴油、液压油以及润滑油等各种油品的过滤，滤除其中的机械杂质并吸附部分水份，油液的各种性能；适合于过滤含细微粉末杂质和纤维絮状杂质的油品过滤，可与本公司生产的各型真空滤油机配合进行深层净化处理。

二．板框式滤油机性能特点

 → 本机型结构紧凑，带脚轮移动方便，过滤材料可任意采用滤纸或者滤布，过滤效果极其优异。

 → 采用增强尼龙制作的高强度滤板、滤框，重量轻、使用寿命长，方便清洗及更换过滤材料。

 → 同等流量参数条件下，比铸铁板框装配量大1倍以上，因此过滤面积更大，一次装配使用时间更长，更充分利用过滤材料。

 → 设有手动回油阀，使箱体内的渗油回到油泵进口，也根据客户需要设计为自动回油。

产品别称：滤油机，真空滤油机，变压器油滤油机，液压油滤油机，透平油滤油机，透平油真空滤油机，板框式滤油机，润滑油滤油机，．多功能滤油机，双级真空滤油机，多功能真空净油机，离心式滤油机，压力式滤油机，绝缘油滤油机，高效真空注油机，防爆型滤油机，双级高效真空滤油机，便携式滤油机

LY板框式滤油机特点优势 Selection Reference

LY板框式滤油机主要结构形式

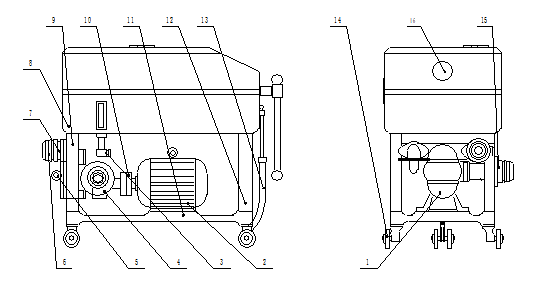

本机是由齿轮泵1、滤清器4、阀5、回油阀3、放液水嘴7、滤床8（包括压力表、滤板、滤框、滤纸、油盘）、前支架12、后支架9、底盘11、拉杆13、联轴器10及电动机安装在底盘之上滤床之下，滤清器安装在齿轮泵的前侧，在滤清器上装有回油阀，并用聚氯乙烯管与油盘连接，滤床安装于齿轮泵与前后支架上边，其中滤板、滤框（见表1）顺序交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。进、出油口胶管连接在进、出管接头15、6上，被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由于电动机通过联轴器带动齿轮泵旋转，使齿轮对油液产生挤压作用，因而使滤油液流进滤床，渗透出滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。然后将滤油液从油管排出。阀的作用是控制管道系统的压力，当油压超过规定值时，阀就立即启动，使滤油液在泵中自行循环，油压不再上升，以确保设备运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的油吸入滤清器。放液水嘴供取油样进行耐压及其它理化性能试验。由于本机采用底盘滚轮14结构，可以通过人力拉动拉杆进行移动。

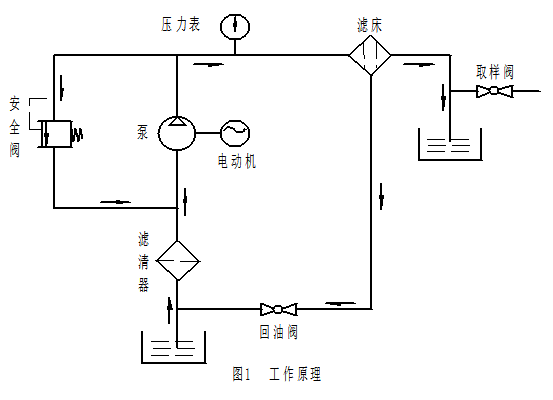

                                       LY板框式滤油机外形结构图与工作原理图

LY板框式滤油机技术参数 Technical Parameter

 板框式滤油机性能参数表

简易故障的排除方法

易损件一览表
