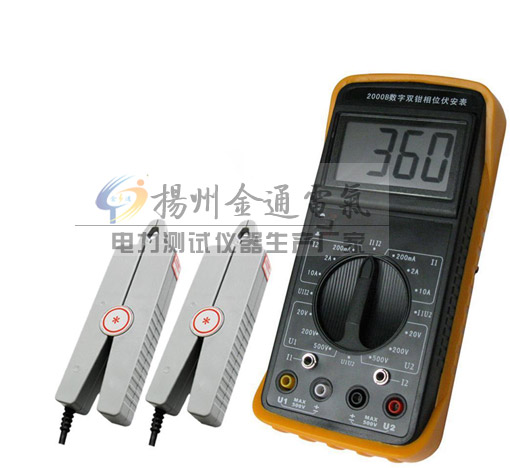

JT2000B数字式双钳相位伏安表

数字式双钳相位伏安表专用测量电压、电流及相位而设计的一种高精度、手持式、双通道输入测量仪表;钳形电流互感器转换方式输入被测电流、功能;高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°;耐压功能、绝缘功能;数字双钳相位伏安表用于测量交流电压(500V)、交流电流(0.1mA~10A)、工频相位(0~360°)等参数;参考标准:GB/T 7676.5-2017

  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT2000B数字式双钳相位伏安表产品介绍 Product Introduction

JT2000B数字双钳相位伏安表是测量电压、电流及相位的一种高精度、手持式数字双钳相位伏安表。

JT2000B数字双钳相位伏安表可以方便测量U-U、I-I及U-I之间的相位,可用于检测变压器的接线组别、判别感性电路、容性电路及三相电压相序,可测试二次回路和母差系统,也可用于检查电度表的接线正确与否等。广泛的用于电力检修部门及电力生产企业。

JT2000B数字双钳相位伏安表采用钳形电流互感器转换方式输入被测电流,在测量时无需断开被测线路,数字双钳相位伏安表测量U1-U2两电压之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路以致烧毁测量仪表,显示器采用了高反差液晶显示屏,仰角超过70°,以获得更佳视觉效果。

产品别称:数字式双钳相位伏安表、JT2000B数字式双钳相位伏安表、双钳相位伏安表、双钳相位伏安表、相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双 钳相位表、数字式双钳相位伏安

JT2000B数字式双钳相位伏安表特点优势 Selection Reference

1、结构精巧,使用方便

a、手持式结构

b、在10mA~10A电流范围内,3V~500V电压范围内测量相位时不用断开电路和更换量限
c、显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得更佳视觉效果
d、开关功能及布局合理,转动开关即可读出被测电压、电流及其相位
2、绝缘电阻
    最新型专利电流钳,此相位伏安表电流分辩率达0.1mA;电压分辩率0.1V
3、低功耗
    该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能

技术参数

TECHNICAL PARAMETERS

JT2000B数字式双钳相位伏安表技术参数 Technical Parameter

参比工作条件

环境温度

(23±5)℃

环境湿度

(45~75) RH

被测信号波形

正弦波、β=0.02

被测信号频率

(50±0.2)Hz

被测载流导线在钳口中的位置

任意

测量相位时被测信号幅值范围

100~220V、0.5~1.5A

外参比频率电磁场干扰

应避免

基本误差极限

(1)交流电压测量误差

量限

分辨率

基本误差极限

20V

0.01V

±(1.0RD+2)

200V

0.1V

500V

1V

输入阻抗:各量限均为2MΩ

(2)交流电流测量误差

量限

分辨率

基本误差极限

200mA

0.1mA

±(1.0RD+2)

2A

1mA

10A

10mA

(3)相位 [U-U、U-I、I-I]

3:工频相位测量误差

范围

分辨率

基本误差极限

0~360°

±3°

U1-U2相位时电压输入回路阻抗:40KΩ

工作误差

额定工作条件

环境温度

(0~40)℃

环境湿度

(20~80) RH

被测信号波形

正弦波、β=0.05

被测信号频率

(50±0.5)Hz

被测载流导线在钳口中的位置

任意

测量相位时被测信号幅值范围

U1-U2相位时:30V~500V

I1-I2 相位时:10mA~10.00A

U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A

外参比频率电磁场干扰

应避免

额定工作误差极限

在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍

其它特性

显示位数

三位半

采样速率

3次/秒

电源

单个9V迭层电池、电源电流小于5mA

尺寸

表壳尺寸

192×95×55mm3

钳壳尺寸

140×42×20mm3

钳口尺寸

Φ7mm×9mm

重量

表体

280g

测量钳

2×200g

储存条件

温度

10℃~50℃

 注:数字式双钳相位伏安表,产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
