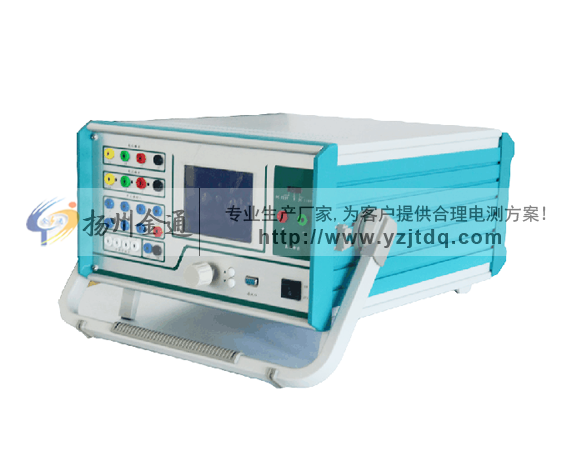

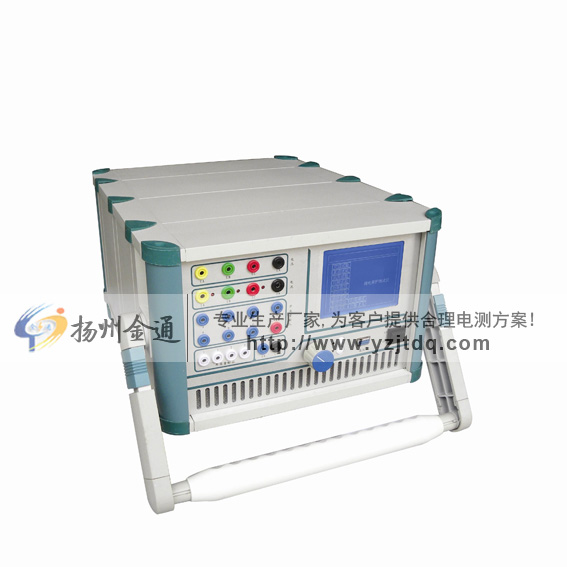

JT5013三相继电测试仪(单片机版)

 三相继电测试仪是在参照电力部颁发的《微机型继电试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代***的微电子技术和器件实现的一种新型小型化微机继电测试仪。参考标准:GB7261-2008,DL/T624-2010

  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT5013系列三相继电测试仪产品简介 Product Introduction


JT5013三相继电测试仪又称三相微机继电测试仪、三相继电装置测试仪、继电试验及三相工控微机继电测试仪,三相继电测试仪厂家参照《微机型继电试验装置技术条件》设计的工控三相继电测试仪,该三相继电测试仪充分使用现代***的微电子技术和器件实现的一种新型小型化微机继电测试仪,可联接笔记本电脑运行结构。

JT5013三相继电测试仪是参照电力部颁发的《微机型继电试验装置技术条件(讨论稿)》的基础上,并依据标准和行业标准GB7261-2008,DL/T624-2010广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代的微电子技术和实现的一种新型小型化三相继电测试仪。

JT5013三相继电测试仪装置有7路开入和2对开出以及标准4相电压3相电流输出,开关量输入电路可兼容空接点和0~250V电位接点,电位方式时,0~6V为合,11~250V为分,开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量,三相继电测试仪采用高速数字控制处理器作为输出核心,测量精度为0.5级,软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构,结构紧凑,修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题,三相继电测试仪是继保工作者得心应手的好工具。


产品别称

微机继电测试仪、微机继保仪、继电测试仪、三相继电测试仪、继保测试仪、三相继保测试仪、三相继电校验仪、继保校验仪、三相继保校验仪、继保仪、三相微机继电测试仪

JT5013三相继电测试仪(单片机版)特点优势 Selection Reference

1、标准的 4 相电压 3 相电流输出 具有 4 相电压 3 相电流输出,可方便地进行 各种组合输出进行各种类型试验。每相电压可输出 120V,电流三并可输出 120A, 第 4 相电压 Ux 为多功能电压项,可设为 4 种 3U0 或检同期电压,或任意某一电压值 的情况输出;

2、单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操 作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机进 行检定,并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可 使用,操作方便快捷;

3、双操作方式,联接电脑运行 通过 Windows 平台上的全套中文操作软件,可 进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种定 值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等;

4、软件功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动 试验、厂用电快切、备自投试验、线路检同期重合闸等,能方便地测试及扫描各 种定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等;

5、开关量接点丰富 继电测试仪为 8 路接点输入和 4 对空接点输出。输入HY702 微机继电测试仪 接点为空接点和 0~250V 电位接点兼容,可智能自动识别。输入、输出接点可根据用 户需要扩展;

6、大屏幕 LCD 显示屏 本机采用 320×240 点阵大屏幕高分辨率图形液晶显示 屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰;

7、自我 采用合理设计的散热结构,并具有***完善的多种措施及电 源软启动,和一定的故障自诊断及闭锁功能;

8、具有独立专用直流电源输出 装置设有一路 110V 及 220V 专用可调直流电 源输出;

9、性价比高 属于跨专业联合设计产品,综合了多专业的***科技成果。兼具 大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

技术参数

TECHNICAL PARAMETERS

JT5013 三相继电测试仪(单片机版)技术参数 Technical Parameter

交流电流输出:

输出精度

继电测试仪:0.2

相电流输出(有效值)

040A

三并电流输出(有效值)

0120A

相电流长时间允许工作值(有效值)

10A

相电流更大输出功率

420VA

三并电流更大输出时更大输出功率

900VA

三并电流更大输出时允许工作时间

>10s

频率范围(基波)

201000Hz

谐波次数

120

直流电流输出:

输出精度

0.2

电流输出

0~±10A / 每相,0~±30A / 三并

更大输出负载电压

20V

交流电压输出:

输出精度

继电测试仪:0.2

相电压输出(有效值)

0120V

线电压输出(有效)

0240V

相电压/线电压输出功率

80VA / 100VA

频率范围(基波)

201000Hz

谐波次数

120

直流电压输出:

输出精度

0.2

相电压输出幅值

0~±160V

线电压输出幅值

0~±320V

相电压/线电压输出功率

70VA / 140VA

附件清单:

序号

名称

数量

1

主机

1

2

保险管(2A

5

3

保险管10A

5

4

铝包装箱

1

5

专用测试光盘

1

6

专用测试线

1

8

说明书

1

8

检查报告

1

9

合格证

1

注:产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
