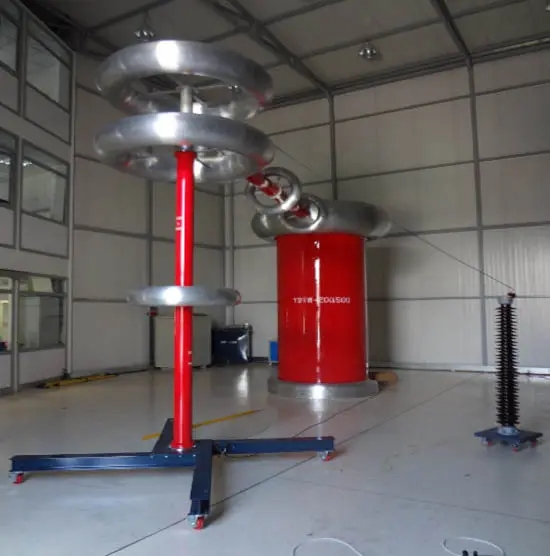

JT1005无局放试验变压器产品简介 Product Introduction
JT1005无局放试验变压器是我公司引进、吸收国外先进技术,设计开发制造的无局部放电工频试验变压器,广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家,以及电力、科研和大专院校的高压试验室,可对其产品进行局部放电和工频耐压试验。符合DL417-91、/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86等有关标准要求。
随着社会的进步,科学的发展,人类对能源的需求愈来愈大,由于电力在人们生活当中是不可缺少的一份重要的资源,从而促进电力工业的迅猛发展。随着网络电压的和新的生产工艺、技术对预防性试验放在了议事日程上。为了增加输出发配电设备的使用寿命,现对一些设备提出了局部放电试验的要求。
无局放试验变压器,适应不同的电压等级,不同容量的电力设备进行工频电压试验,我厂制造各种规格的工频无局部放电试验变压器及其成套装置,用户根据需求自行选择。
无局放试验变压器结构型式上分可分为:单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式,但对局部放电量要求较低的场合;单相绝缘筒式一般适用于对局部放电量要求较高;电压不太高,且比较固定使用的场合,单相绝缘筒式、串级式,主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合,以上四种型号供用户根据不同要求自行选择。
产品别名: 局放试验变压器、局部放电工频试验变压器、局放高压试验变压器、局放高压试验装置,轻型高压试验变压器,无局放工频试验变压器,无局放试验变压器,
JT1005无局放试验变压器特点优势 Selection Reference
1、该系列无局放试验变压器配置性强,电压容量系列齐全,功能完善;
2、采用无局部放电环氧绝缘筒,局部放电量小;
3、阻抗电压低,满足标准规定;
4、采用自动控制技术,自动化程度高,抗干扰能力强;
5、采用快速电子保护装置,可靠性高。
JT1005无局放试验变压器技术参数 Technical Parameter
产品参数
1.无局放试验变压器局部放电量(绝缘筒式)
A、10-200kV额定电压(UH),在UH下局部放电量≤3-5PC
B、250-300kV额定电压(UH),在UH下局部放电量≤5PC
C、350-750kV额定电压(UH),在80%UH下局部放电量≤5PC,在UH≤10PC
D、800KV-1500kV额定电压(UH),在80%UH下局部放电量≤10PC
2.串级试验变压器,两节或三节电压分布不均匀度≤5%
3.允许运行时间,试验变压器在额定电压额定电流下,从环境温度开始,可运行30min,在三分之二额定电压额定电流下,可连续运行
4.单台试验变压器阻抗为3%-12%,串接阻抗为5%-25%
5.波形畸变率<3%
6.无局放试验变压器其成套设备试验装置技术性能参数符合/T9641-1999《试验变压器》规定之要求。
技术参数:
额定容量 | 5—1000KVA | 阻抗电压 | 10 % |
输入电压 | AC 220V / AC 380V | 输出电压波形 | 工频、正弦波 |
输出电压 | AC 0—1000KV | 表面温升 | <55℃ |
DC 0—1400KV | 空载损耗 | 0.2 %—0.35 % |
局部放电量 | 额定电压下≤5PC | 允许连续运行时间 | 1小时/次 |
技术参数:
型号规格 | 额定容量(kVA) | 高压电压(kV) | 低压电压(kV) | D × H(mm) | 重量(kg) |
JT1005-5/50 | 5 | 50 | 0.22 | 320 × 431 | 45 |
JT1005-10/100 | 10 | 100 | 0.22 | 570 × 725 | 165 |
JT1005-30/100 | 30 | 100 | 0.38 | 800 × 1036 | 315 |
JT1005-15/150 | 15 | 150 | 0.38 | 1165 × 1667 | 695 |
JT1005-50/250 | 50 | 250 | 0.38 | 1280 × 1970 | 1100 |
JT1005-100/100 | 100 | 100 | 0.38 | 1130 × 1485 | 1350 |
JT1005-100/150 | 100 | 150 | 0.38 | 1800 × 1953 | 1980 |
JT1005-200/200 | 200 | 200 | 0.6 | 2500 × 2445 | 4500 |
JT1005-150/250 | 150 | 250 | 0.6 | 2150 × 2443 | 4230 |
JT1005-250/250 | 250 | 250 | 0.6 | 2500 × 2555 | 6100 |
JT1005-1000/250 | 1000 | 250 | 3、6、10 | 3600 × 2800 | 12000 |
JT1005-300/300 | 300 | 300 | 3、6 | 2600 × 3300 | 6280 |
JT1005-450/300 | 450 | 300 | 3、6 | 3050 × 2920 | 8000 |
JT1005-600/300 | 600 | 300 | 3、6 | 2600 × 3460 | 10600 |
JT1005-800/400 | 800 | 400 | 3、6、10 | 3600 × 4800 | 14000 |
JT1005-1200/400 | 1200 | 400 | 3、6、10 | 3600 × 4875 | 19000 |
JT1005-100/500 | 100 | 500 | 3、6、10 | 3300 × 5300 | 8100 |
JT1005-250/500 | 250 | 500 | 3、6、10 | 3600 × 5200 | 11600 |
JT1005-200/500 | 200 | 500 | 3、6、10 | 3300 × 5300 | 8800 |
JT1005-500/500 | 500 | 500 | 3、6、10 | 3600 × 5210 | 23540 |
JT1005-1000/500 | 1000 | 500 | 3、6、10 | 3600 × 5300 | 25400 |
JT1005-2200/550 | 2200 | 550 | 6、10 | 3600 × 6000 | 36000 |
JT1005-2000/500 | 2000 | 500 | 6、10 | 3600 × 5400 | 34880 |
