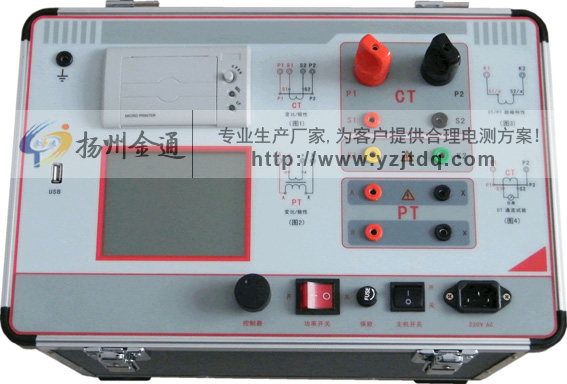

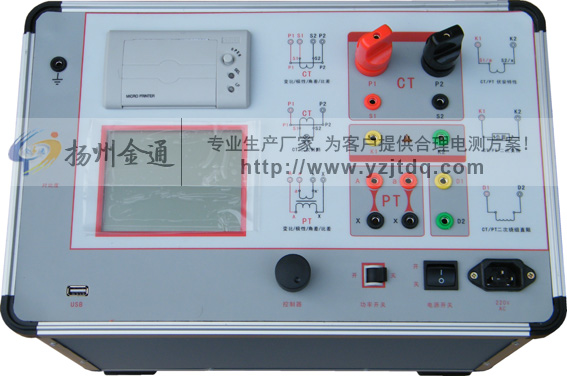

JT4002全自动互感器特性综合测试仪

全自动互感器特性综合测试仪是继电保护和高压绝缘专业的专门检测仪器。试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。参考标准：JJF1021-2007,-T5356-2002

Q Q : 1554343933
邮箱：yzjtdq188@163.com

在线咨询

注：关于产品购买、技术维护等服务，欢迎致电：13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT4002全自动互感器特性综合测试仪产品介绍 Product Introduction

本产品是一款全自动化的CT/PT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验和PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数

仪器采用进口核心器件，严格的制造工艺，产品性能稳定；仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

产品别称:

全自动互感器特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、F伏安特性测试仪、CTPT特性综合测试仪

主要测试功能：

CT	PT
伏安特性（励磁特性）曲线	伏安特性（励磁特性）曲线
自动给出拐点值	自动给出拐点值
自动给出5%和10%的误差曲线	变比测量
变比测量	极性判断
极性判断	交流耐压测试
一次通流测试	铁心退磁
交流耐压测试
铁心退磁

JT4002全自动互感器特性综合测试仪特点优势 Selection Reference

1、支持检测CT和PT；

2、满足 GB1207、GB1208等规程要求；

3、无需外接其它辅助设备，单机即可完成所有检测项目；

4、自带微型快速打印机、可直接现场打印测试结果；

5、采用智能控制器，操作简单；

6、大屏幕液晶，图形化显示接口；

7、按规程自动给出CT/PT（励磁）拐点值；

8、自动给出5%和10%误差曲线；

9、可保存3000组测试资料，掉电后不丢失；

10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告；

11、小巧轻便≤22Kg，非常利于现场测试；

技术参数

TECHNICAL PARAMETERS

JT4002全自动互感器特性综合测试仪技术参数 Technical Parameter

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～1200V（电流更大设置20A）
大电流输出		0～600A
励磁测量精度		≤0.5%（0.3%读数+0.2%量程）
CT变比测量	范围	≤3000A/1A(15000A/5A)
	精度	≤0.5%
PT变比测量	范围	≤500KV
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤25Kg
