三倍频电源发生器属于变压器、互感器感应耐压试验专用变压器；运行稳定、数据；取出谐波中分量更大的三次谐波电压;检测感应线圈式的电气产品作匝间、段间、层间的倍频、倍压；三倍频电源发生器采用三芯五柱结构标准支持： DL/T848.4-2004，GB311.1-2012
PRODUCT INTRODUCTION
本产品根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量更大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

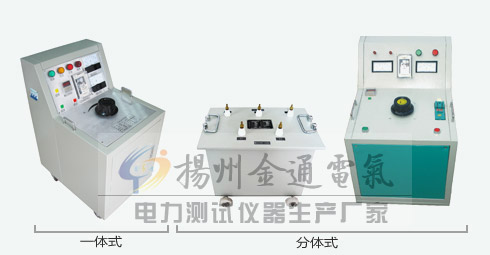

产品由三相五柱变压器（或三台单相变压器、单相调压器、电抗器）及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。
产品别称：三倍频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪.三倍频变压器。
1、三倍频电源发生器,广泛用于对电压互感器作倍频感应耐压试验；
2、三倍频电源发生器,对电力变压器进行分相的倍频感应耐压试验；
3、三倍频电源发生器,对其它感应线圈式的电气产品作倍频感应耐压试
4、输入电压：三相380V 50HZ
5、输出电压：单相0~300V/0~500V(连续可调) 频率:150HZ
6、输出容量：5KVA及以上 谐波失真：＜5%-8%
7、空载运行时间：≤5分钟
8、额定电压下的被试品持续时间：40秒
TECHNICAL PARAMETERS
额定容量：（根据用户选择）
型号规格 | 额定容量（KVA） | 输入电压（V） | 输入电流（A） | 输出电压（V） | 输出电流（A） | 输出频率（Hz） | 重 量（kg） |
5KVA/300V | 5 | 380 | 7.6 | 300 | 16.7 | 150 | 28 |
5KVA/500V | 5 | 380 | 7.6 | 500 | 10 | 150 | 28 |
10KVA/300V | 10 | 380 | 15.2 | 300 | 33.3 | 150 | 45 |
10KVA/500V | 10 | 380 | 15.2 | 500 | 20 | 150 | 45 |
15KVA/500V | 15 | 380 | 22.8 | 500 | 30 | 150 | 60 |
20KVA/500V | 20 | 380 | 30.4 | 500 | 40 | 150 | 75 |
30KVA/500V | 30 | 380 | 45.6 | 500 | 60 | 150 | 95 |
50KVA/500V | 50 | 380 | 76 | 500 | 100 | 150 | 135 |
附件清单：
序号 | 名称 | 数量 |
分体式三倍频电源发生器 | ||
1 | 三倍频电源发生器 | 1台 |
2 | 控制箱 | 1台 |
3 | 电抗器(选配) | 1台 |
单体式三倍频电源发生器 | ||
1 | 三倍频电源发生器 | 1套 |
2 | 说明书 | 1本 |
3 | 出厂报告 | 1份 |
4 | 合格证 | 1张 |
注：三倍频电源发生器,产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知
