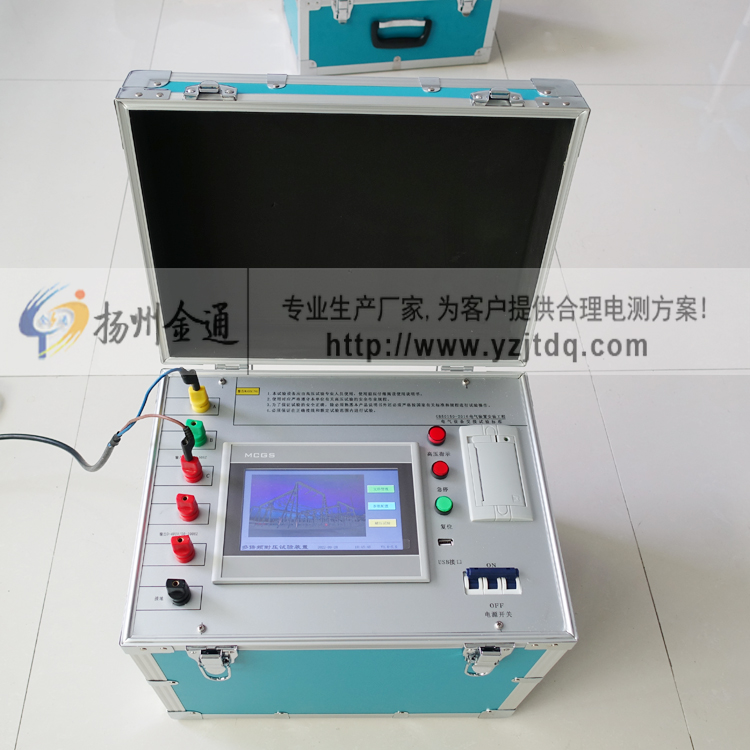

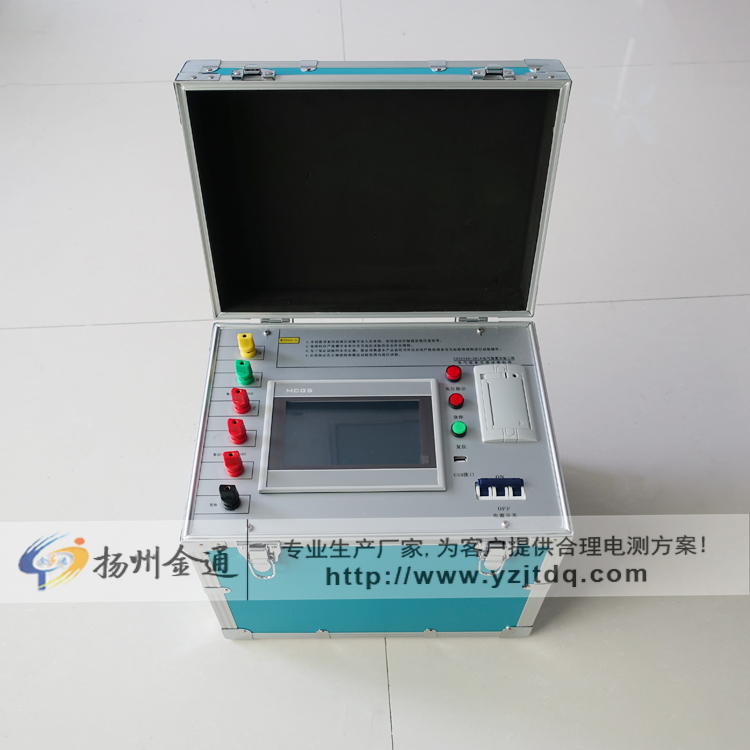

JT4006多倍频感应耐压试验装置

多倍频感应耐压测试仪是我公司根据现场使用经验及客户反馈信息,为满足各种客户需求而设计制造,其操作简单,性能稳定,能较好的满足变压器,互感器感应耐压试验的需要。

参考标准:DL/T 848.4-2004


  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION


JT4006多倍频感应耐压试验装置产品介绍 Product Introduction

变压器和互感器的感应耐压试验是检测变压器质量符合标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验,是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性,需要通过施加倍频电源装置,以绕组间绝缘的试验电压,从而达到耐压试验的目的。

多倍频感应耐压试验装置是我公司根据现场使用经验及客户反馈信息,为满足各种客户需求而设计制造,其操作简单,性能可靠,能较好的满足变压器,互感器感应耐压试验的需要。

多倍频感应耐压试验装置输出为正弦波,波形失真度小 , 波形畸变率 < 3 %。全套多倍频感应耐压测试仪体积小,波形好,输出稳定。 该测试仪的核心组件——变频电源采用高性能微处理器控制,全中文菜单显示,具有自动化程度高,保护迅速,人机界面友好等优点。在使用前请务必仔细阅读本使用说明,以免误操作对被试品及试验装置造成不必要的损坏。

产品别称:多倍频发生器、感应电压多倍频发生器、多倍频电源发生器、多倍频感应装置、多倍频感应耐压发生器、多倍频试验变压器、多倍频试验仪、多倍频感应试验装置多倍频感应耐压仪、电压互感器倍频交流耐压试验仪、感应耐压试验装, 多倍频感应耐压试验装置。多倍频感应耐压装置

JT4006多倍频感应耐压试验装置特点优势 Selection Reference

1、多倍频感应耐压试验装置具,有过压、过流、零位启动、闪络等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作,以保护试品;

2、整个多倍频感应耐压试验装置,单件重量轻,便于现场使用;

3、多倍频感应耐压试验装置,具有自动和手动用户根据现场情况灵活选择,试验速度;

4、能存储和异地打印数据,存入的数据编号是数字,方便用户识别和查找;

5、多倍频感应耐压试验装置,采用了 DSP 平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化;

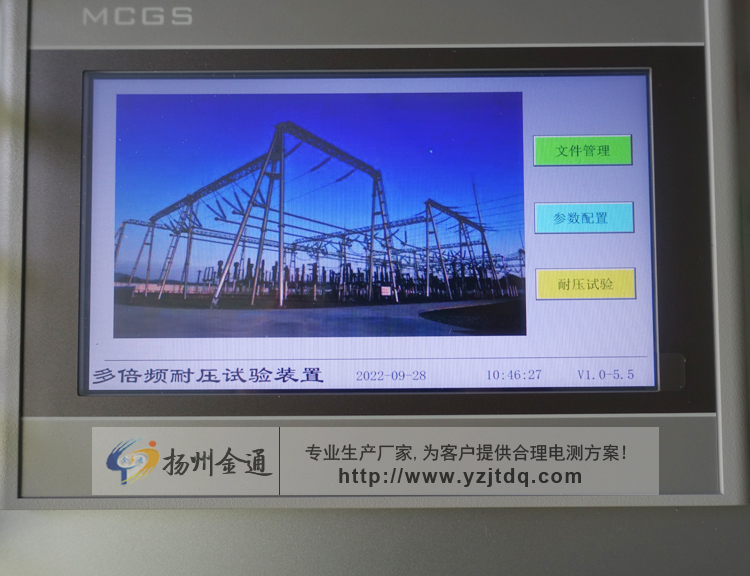

7、多倍频感应耐压试验装置采用电力电子技术,内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。内置计算机,10寸触摸彩色液晶显示,数据存储可达到200组。
8、 多倍频感应耐压试验装置,可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长 可以实时调节,选择1V、2V、5V、10V),可实现本装置的多倍频试验电压输出。
9, 外置LC滤波回路,保证波形畸变率在指标范围内。外置带抽头的补偿电感,以补偿被试设备的电容电流,装置的带负载能力。
  10,由于摒弃了传统的三相五柱式三倍频发生器的产生原理,由此带来了如下几个优点:
体积小、重量轻,便于携带,便于大功率化;不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出;操作、接线简单,对现场试验电源容量的要求,有更大程度的降低。

技术参数

TECHNICAL PARAMETERS

JT4006多倍频感应耐压试验装置技术参数 Technical Parameter

容量

5.5kVA

输入电压

交流三相,380V±10%

电源频率

50Hz

输出电压

0~400V (加升压变压器后电压可变高,另配)

输出频率

0Hz,100Hz,150Hz,200Hz、自定义

波形畸变率

<3%

尺寸

长 500mm、宽 350mm、高 360mm

重量

17.5kg

 注:多倍频感应耐压试验装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。

附件配件

ACCESSORIES ACCESSORIES

权威鉴定

AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
