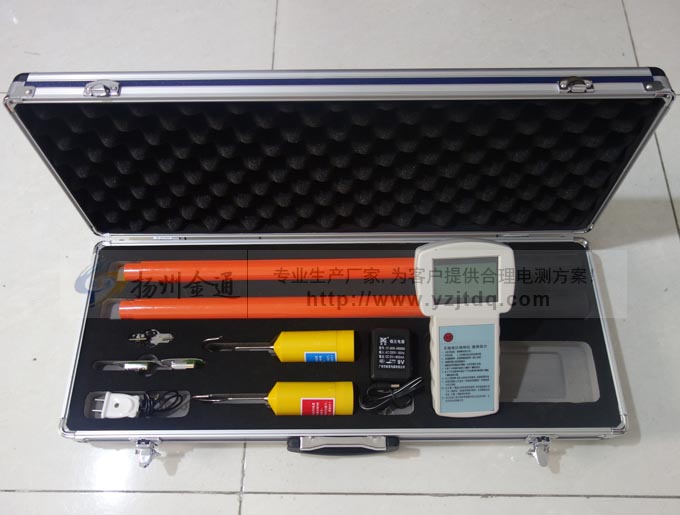

JT9011无线高压核相仪

JT9011无线高压核相仪产品介绍  Product Introduction

本公司生产的无线高压核相仪系列，主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。

JT9011数字高压无线核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到可靠、快速准确，适应各种核相场合。

本系列采用无线传输技术，真正达到可靠、快速准确，不同电压等级（10V-35KV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在2个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和。

产品别称：10KV核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器(仪)、无线核相仪、高压无线核相器、高压核相器、高压核相仪、高压语音核相器（仪）,无线高压核相仪厂家  核相器、无线核相仪、高压核相器、高压核相仪、语音核相器、语音36KV核相仪、无线核相器、无线高压核相仪、数字核相器、数字核相仪、定相器、高压定相器，无线高压核相仪。

JT9011无线高压核相仪特点优势 Selection Reference

① 先将 X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相。

②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相000左右，AB′不同相 120左右，BB′ 同相000左右， BC′不同相120左右，CC′同相000左右。

③如果要得到数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，以找出最的相位角度。

④在核相时，如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60的相位差。下面介绍出现这种情况时的测量标准（以30相位差为例）：测试方法与①和②相同，所测结果以应为：AA ' 不同相30、AB'不同相120,BB'不同相30, BC'不同相120、CC ' 不同相30(注：120和240只表示正相序或逆相序)

⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相

⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集头放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）

⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120则说明是顺相序，该相应为“B”，如显示240则是逆相序，该相应为“C”

⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电。

JT9011无线高压核相仪技术参数 Technical Parameter
