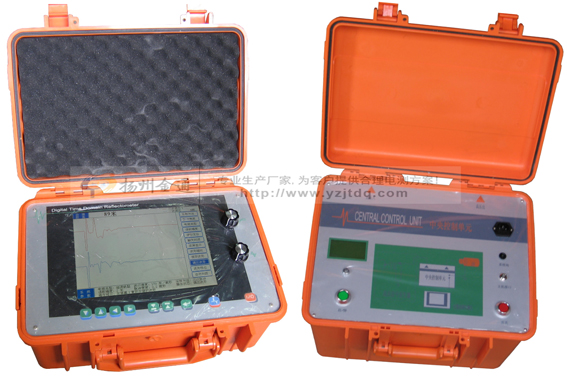

JT9004多次脉冲电缆故障测试仪

电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测,以及铁路机场信号控制电缆和路灯电缆故障的测试,该产品实现了与国际水平持平,特别是全套设备在便携性上已赶超了世界同类水平;采用12.1英寸大屏幕触摸系统;采用新型的USB通信接口,采集信号稳定;软件实现故障自动搜索,距离自动显示,误卡自动报警功能;参考标准:DL/T849.1-2004


  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT9004多次脉冲电缆故障测试仪 产品介绍  Product Introduction

多脉冲智能电缆故障测试仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。

由于本仪器采用目前国际上更先进的“多次脉冲法”技术,应用自主开发的测试技术和高频高压数据信号处理装置,使其具有更好的电缆故障波形判断能力和最简单方便的操作系统。

多脉冲法的先进之处在于使现场测得的故障波形得到大大简化,将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。所以,大大了现场故障的判断准确率。任何人都能方便、准确地判读波形,标定故障距离,达到快速准确测试电缆故障的目的,使故障测试成功率得以大大,所有传统电缆仪无法与之比拟。多脉冲智能电缆仪的整体技术可以和国外同类产品媲美,其性能价格比也大大优于国内外同类产品。

多脉冲智能电缆故障测试仪采用10吋真彩显示触摸屏幕,波形显示特别清晰。由于采用清晰屏幕触摸键,使得操作也十分简单。多脉冲智能电缆仪也是本公司系列化电缆故障测试仪器的主要配套设备。

产品别称:全智能多次脉冲电缆故障测试仪、多次脉冲电缆故障测试仪、地下电缆故障定位仪,智能电缆故障测试仪、高压电缆故障测试仪、电缆故障测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障综合测试仪、电缆故障定位仪、电缆故障探测仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪

JT9004多次脉冲电缆故障测试仪 特点优势 Selection Reference

1、适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障;

2、在低压脉冲状态下,可自动完成故障距离的计算;

3、可测35KV以下等级所有电缆的高、低阻故障,适应面广;

4、采用了国际先进的“多脉冲法”测试技术,同时还具有传统的冲击高压闪络法和低压脉冲法;

5、多次脉冲模式时,任何高阻故障均呈现最简单的类似于低压脉冲短路故障特征的波形,极易判读;

6、具有方便的全中文菜单以及清晰屏幕触摸键操作;

7、检测故障成功率、测试精度及测试方便程度优于国内其他检测设备;

8、超大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面;

9、具有极的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏;

10、具有屏幕拷贝功能,用于波形打印;

11、按键定义简单明了,操作简单,可靠性高,测量方法简单快速;

12、内置电源,可在无电源环境测试电缆的开路及低阻短路故障;

13、 具有USB接口,可用移动硬盘进行数据拷贝;

14、具有通用的网络接口,可直接通过网络进行数据远程传输;

技术参数

TECHNICAL PARAMETERS

JT9004多次脉冲电缆故障测试仪 技术参数 Technical Parameter

显示方式

12.1英寸工业级液晶触摸屏(XP操作平台)

存储方式

固定8G

测试方法

低压脉冲法、冲闪电流法、多次脉冲法

操作方式

双操作,触摸笔兼触控鼠标操作

测试距离

不小于60km

最短测试距离(盲区)

0-5米或无盲区

定点误差

±0.2m

测试误差

系统误差小于±1%

多次脉冲产生器

冲击电压≤40KV

分辨率

V/fm;V为传波速度m/μs;软件游标0.10米

仪器采样频率

6.25MHz、12.5MHz、25MHz、50MHz、100MHz、(自适应脉宽)

电源与功耗

AC 220V±10%;不大于15W;DC 12V(7AH);不大于20W

待机时间

可连续使用4小时左右

工作条件

温度-20℃~﹢40℃,相对湿度80%

路径仪技术指标

信号频率:15KHz正弦波

输出功率:Pomax≥100W

输出阻抗:Zo=Zc(电缆特性阻率)

震荡方式:断续

主机重量

9.8kg

环境温度

-10℃~﹢40℃

外形尺寸

180mm×300mm×400mm

相对湿度

RH≤85%(25℃)

附件清单

序号

名称

数量

1

主机

1台

2

多次脉冲产生器

1台

3

路径信号产生器

1台

4

声磁数显同步定点仪

1台

5

高压试验操作箱

1台

6

交直流高压试验变压器

1台

7

脉冲电容器

1台

8

声测探头

1只

9

同步接收天线

1根

10

耳机

1个

11

主机电池充电器

1个

12

定点仪充电器

1个

13

高压放点球部件

1个

14

电流取样器

1个

15

高压连接线

1根

16

放电棒

1个

17

测试夹子线

1根

18

电源线

1根

19

说明书

1本

20

检查报告

1份

21

合格证

1张

注:多次脉冲电缆故障测试仪,产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
