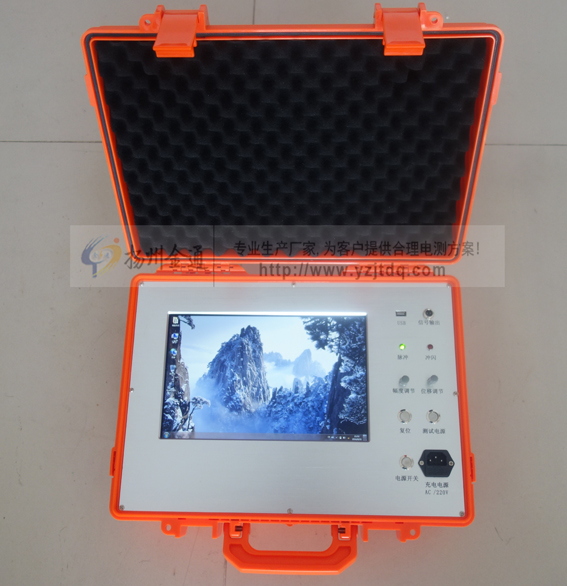

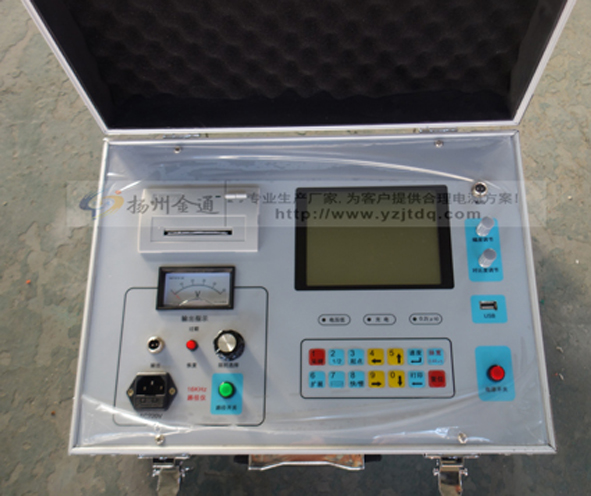

JT9002高压电缆故障测试仪

用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测,以及铁路机场信号控制电缆和路灯电缆故障的测试。采用最新的 USB 通信接口,采集信号稳定;主机支持自带 WIFI 接收功能,可随时实现专家远程现场实时测试技术服务;携带方便:主机采用锂电池供电、轻巧、便于携带、防震防潮实现极强稳定性;参考标准:DL/T849.1-2019


  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT9002高压电缆故障测试仪产品介绍  Product Introduction

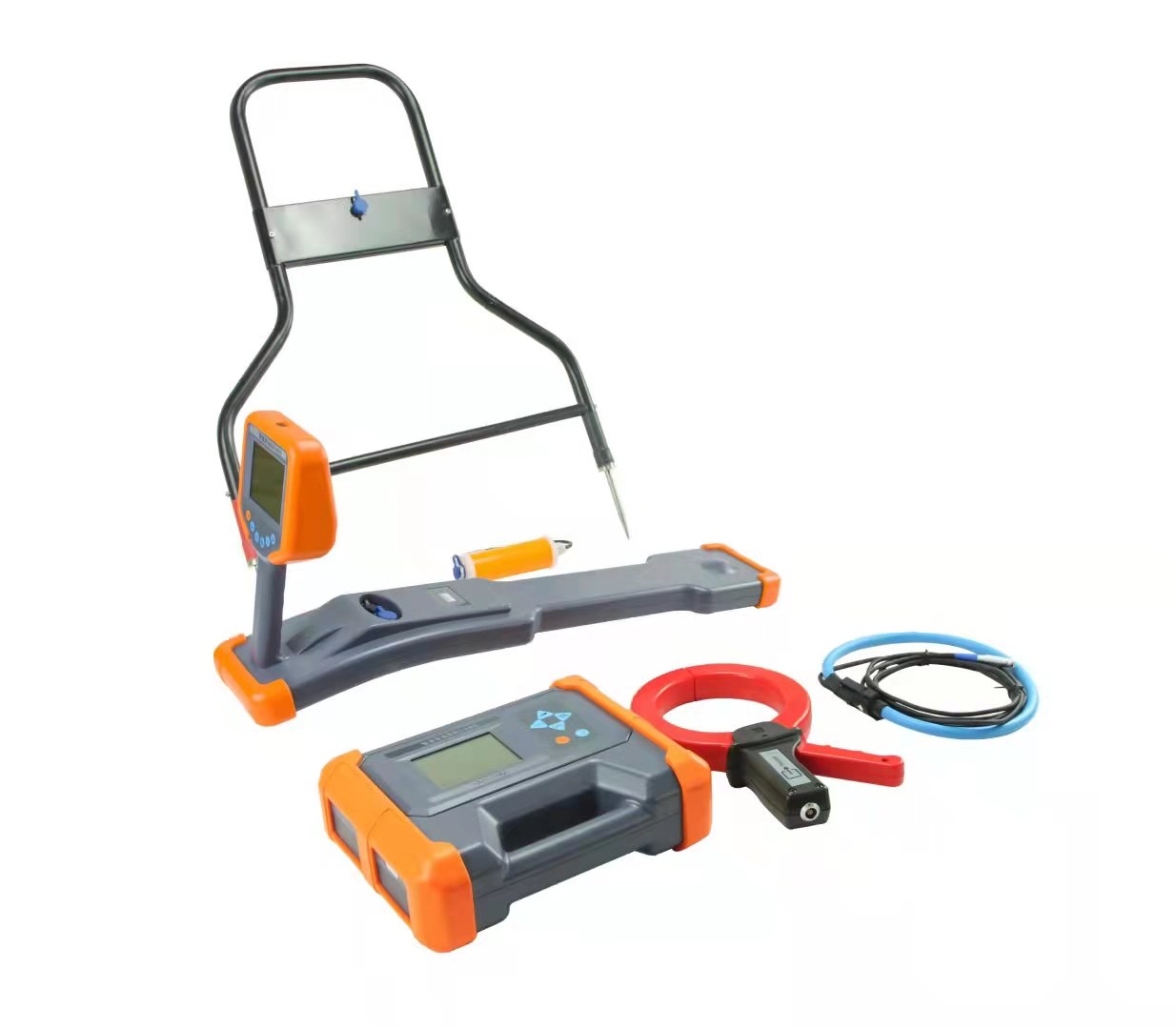

电缆故障测试仪是迎合工业级电力行业方案和 IT 时代的快速发展,将原来智能 脉冲电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB 通信技术系统化,极大了仪器的使用功能和利用价值以及便捷的现场环境操作;该系统由测试主机、故障定位仪和电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测,以及铁路机场信号控制电缆和路灯电缆故障的测试。

电缆是电力系统中负责电能传输、信号和实现电磁转换等主要功能,电缆、线路等在敷设填埋过程中外力损伤会造成电缆的故障,如:外部机械损伤和地形变化受到的拉力,制造过程中也会造成的隐患(如磕碰、扭伤等)以及长期超负荷运行都会造成绝缘损坏引发停电事故。电缆、线路除了精心运行前的绝缘试验,根据GB/T12706.1-2002试验标准进行定期检查、检修。

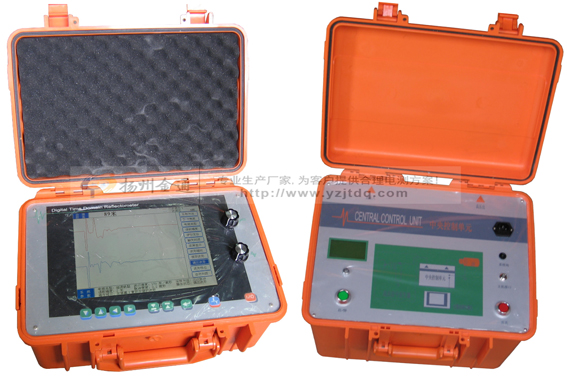

高压电缆故障测试仪

电力电缆是电力能源传导的一种介质,电缆故障测试仪是针对电力线缆如架空电缆、地埋电缆的距离测量、高阻故障、低阻故障、电缆寻迹和准确定位的综合类测量电力电缆、电缆故障专用测试仪器。电缆故障测试仪主要用于任何高低压转电电线、电缆故障的定位、测试与检测,高压输电线缆故障测试仪及电力电缆故障测试仪均以找到故障发生点为***终目的。

电缆故障类型

外部损伤、绝缘受潮、化学腐蚀、长期超负荷运行、电缆接头故障;接地故障、短路故障、开路故障、高阻故障。要针对以上电缆常见的故障,作出相应的防护对策,从而延长电缆的使用寿命。

产品别称:智能电缆故障测试仪、高压电缆故障测试仪、电缆故障测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障综合测试仪、电缆故障定位仪、电缆故障探测仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪

JT9002高压电缆故障测试仪 特点优势 Selection Reference

1、功能齐全:电力电缆故障测试仪测试故障、迅速、准确。测试仪采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,电缆故障测试仪可准确测定故障的位置

2、测试精度高:该电缆故障测试仪采用高速数据采样技术,A/D采样速度为100MHz,使测试仪读取分辨率为1m,探测盲区为1m
3、智能化程度高:电缆故障测试仪测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练
4、高压电缆故障测试仪具有波形及参数存储,调出功能:采用非易失性器件,关机后波形、数据不易失
5、高压电缆故障测试仪具有双踪显示功能:可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断
6、高压电缆故障测试仪具有波形扩展比例功能:改变波形比例,可扩展波形进行测试
7、可任意改变双光标的位置,该电缆故障测试仪直接显示故障点与测试点的直接距离或相对距离
8、高压电缆故障测试仪具有根据不同的被测电缆随时修改传播速度功能
9、高压电缆故障测试仪小体积便携式外形,内装可充电的电池供电,方便携带和使用

技术参数

TECHNICAL PARAMETERS

JT9002高压电缆故障测试仪 技术参数 Technical Parameter

技术参数:

型号

高压电缆故障测试仪

工控系统

Windows XP

屏幕

触摸屏、直接操作

测试方法

低压脉冲法、高压闪络法

测试距离

低压脉冲法时,更大测试距离40Km

高压闪络法时,更大测试距离40Km。

测试精度

小于50cm

脉冲幅度

负载阻抗在50Ω时不小于250Vpp

长度选择

<1KM、 <3KM、>3KM三种

采样频率

6Mhz、12 Mhz、24Mhz、48 Mhz、96 Mhz、192Mhz

读数分辨率

1m

采样方式

电流取样法、电压取样法

其它

预置了5种电缆介质的电波传播速度:油浸纸、不滴流:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它类型电缆的电波传播速度自设置。对于其它类型电缆,利用智能电缆故障测试仪的测速功能可以在输入该类型电缆的已知全长后,测出电波在该电缆中的传播速度。

工作条件

温度:-20~+55℃,相对湿度: 90%

尺寸、重量

430×300×190mm3。约10kg

 附件清单:

序号

名称

数量

1

接收机(含肩带)

一只

2

传感器(探地麦克风)

一只

3

手柄

一只

4

耳机

一只

5

信号线

一条

6

探头

一只

7

草地探针

一只

8

充电器

一只

9

说明书

一本

 注:高压电缆故障测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知
