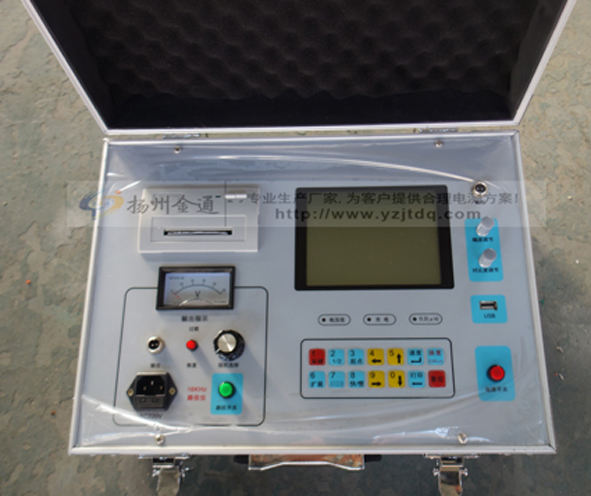

JT9003电力电缆故障测试仪

 JT9003电力电缆故障检测仪,是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,可准确测定故障点的位置;电缆故障测试仪功能齐全,测试故障、迅速、准确测试精度高;可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;智能化程度高,测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。参考标准:DL/T849.1-2019




  • Q Q : 1554343933
  • 邮箱:yzjtdq188@163.com
在线咨询

注: 关于产品购买、技术维护等服务,欢迎致电:13852186897 18994859786

产品简介

PRODUCT INTRODUCTION

JT9003电力电缆故障测试仪 产品介绍  Product Introduction

JT9003电力电缆故障测试仪是一套综合性地下电缆故障测试仪。电力电缆故障测试也称为矿用电缆故障测试仪、路灯电缆故障测试仪、通讯通信电缆故障测试仪、高低压电缆故障测试仪、直埋电缆故障测试仪、架空电缆故障测试仪、电缆闪络放电、高阻泄漏故障测试仪及高低阻性的接地触不良测试等故障进行综合分析检测。能对电缆故障点进行准确查找、定位。是国内比较可靠的便携数字式电缆故障综合分析检测测试仪。电缆故障测试仪可用于35kv以上的主线路的故障距离测试,该电缆故障测试仪适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

有线通信的畅通和电力的输送依赖于电力电缆线路的正常运行,一旦线路发生故障,不及时查出故障并迅速予以排除,将会造成很大的经济损失和不良的社会影响,因此,电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪是维护各种电缆的重要工具,电缆故障测试仪采用了多种故障探测模式,电缆故障测试仪应了现代先进的电子技术电路以及电子材料,传感器方面采用声波感应探测传感器,保证了故障点定位,JT9003电力电缆故障测试仪是电力电缆检修的常用测试仪。

JT9003电力电缆故障测试仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,同时可用于35kv以上的主线路的电力电缆故障距离测试,电缆故障测试仪配备声测法定点仪,可准确测定故障点的故障位置,该电力电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

JT9003电力电缆故障测试仪 特点优势 Selection Reference

1、功能齐全:电力电缆故障测试仪测试故障、迅速、准确。测试仪采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,电缆故障测试仪可准确测定故障的位置

2、测试精度高:该电缆故障测试仪采用高速数据采样技术,A/D采样速度为100MHz,使测试仪读取分辨率为1m,探测盲区为1m
3、智能化程度高:电缆故障测试仪测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练
4、电力电缆故障测试仪具有波形及参数存储,调出功能:采用非易失性器件,关机后波形、数据不易失
5、电缆故障测试仪具有双踪显示功能:可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断
6、电缆故障测试仪具有波形扩展比例功能:改变波形比例,可扩展波形进行测试
7、可任意改变双光标的位置,该电缆故障测试仪直接显示故障点与测试点的直接距离或相对距离
8、电力电缆故障测试仪具有根据不同的被测电缆随时修改传播速度功能
9、电缆故障测试仪小体积便携式外形,内装可充电的电池供电,方便携带和使用

技术参数

TECHNICAL PARAMETERS

JT9003电力电缆故障测试仪 技术参数 Technical Parameter

技术参数:

电缆故障测试仪 (闪测仪)

环境温度

10℃~40℃

测量误差

粗测误差±1%

测试距离

最长16km

最短测试距离(盲区)

1~3m

采样速率

25MHz

电源与功耗

交流或机内直流供电;AC 220V±10%,功耗不大于10W;DC 6V/7AH,功耗不大于6W

机内发送脉冲宽度与幅度

0.2μs,100~120V;2μs,150~160V

工作方式

低压脉冲、直流高压闪测及冲击高压闪测法

显示分辨率

V/50米、V为传播速度m/μs

显示方式

320×240 LCD液晶带背光显示

6kg

500×300×195mm3

路径仪

工作方式

输出-固定频率断续方波信号

输出功率

Pomax≥100W

输出阻抗

1Ω-∞

输出信号频率

16kHz

输出信号幅度

15V-340V

路径仪发射机电源

AC220V±10℅

定点仪

粗测误差

小于10%

定点误差

<±10cm

电磁通道增益

>110dB (30万倍)

电磁通道接收机灵敏度

<5μV

声音通道音频放大器增益

<120dB (信噪比4:1时100万倍)

50Hz工频抑制度

>40dB (100倍)

功耗

<120mA (0.7W)

埋深探测

≦3m

注:电力电缆故障测试仪,产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知
