JT9018地下管线探测仪

 JT9018地下管线探测仪 产品介绍  Product Introduction

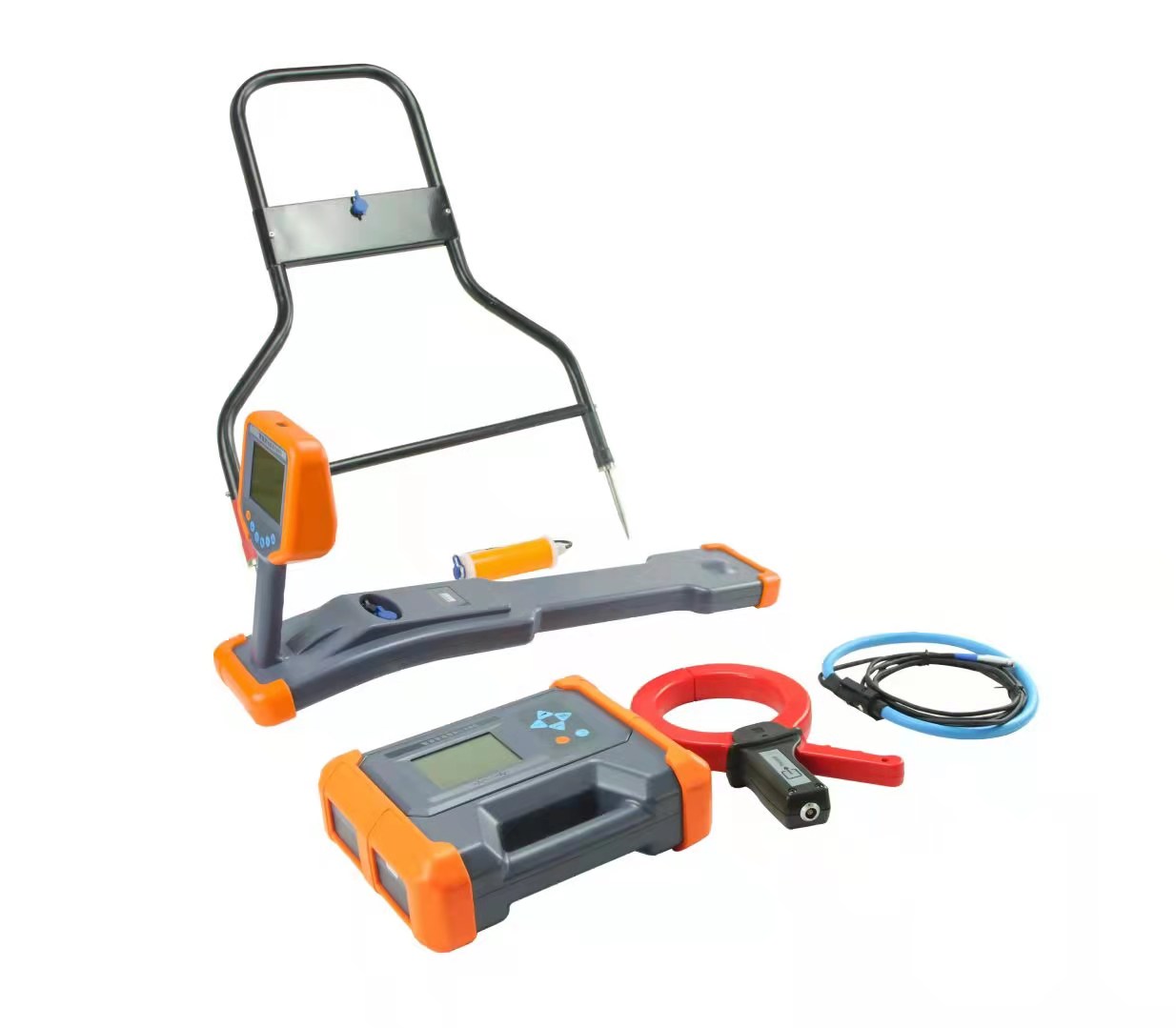

JT9018地下管线探测仪是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。

 城市的地下管线网络如同蛛网一样密集的交错分布着，包括给水、排水、燃气、热力、电信、电力、工业管道等几大类，是城市的重要组成部分，给城市提供能量，传递着信息，就其分布的复杂性，很难绘制，全面的绘制地下管线网络图变得至关重要，这也给城市规划，建设带来的很大的麻烦，常常由于资料不全在建设中将已有的管线破坏，造成巨大的损失。

地下管线绝大多数都是金属材料，可以感应传递电磁波，基于这一原理，公司设计开发了一款能够通过检测管线上所发射的电磁波智能检测管线位置的仪器——地下管线探测仪，以其优越的性能，灵活方便的检测方法，在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域拥有广大的用户，为我国的相关行业的管线管理水平的发挥了积极的作用。

地下管线探测仪特点是：具有多功能测量测量，操作简便。性能稳定，全数字控制，电量充足，可连续使用时间长，设备便携式设计，适用于野外作业。在不开挖的条件下，不但能准确测出埋地管道的位置，而且能准确地对破损点进行定位。既使对有支管或构成网状的管线也能进行有效的检测。从而绘制全面的管线网络图，给城市建设及管线维护提供了有力的支持。

产品别称：管线仪，地下管线仪，智能管线探测仪、管线探测仪、地下管线检测仪、地下管线探测仪，地下管线探测仪，地埋管线探测仪，管线探测仪、地下煤气管线探测仪、地下电力电缆管线探测仪、地下通信管线探测仪、地埋电缆走向探测仪，地埋电缆故障测试仪，地下管线埋深探测仪，地下管线定位仪，地下管线探测定位仪

JT9018地下管线探测仪 特点优势 Selection Reference

技术指标

多种功能合一： 路径探测 + 电缆识别 + A字架查障。

彩屏罗盘显示：透视地下管线一览无余。

超高灵敏度，2Hz超窄带宽接收，高度抗干扰。

跟踪正误提示：排除邻近管线干扰。

增强型测深：实时精准深度测量。

测深辅助传感器：信号畸变提醒。

增强型无源探测：工频+射被动频测，可同时显示多条管线。

无源探测频谱分析：排除干扰频率。

高性能发射卡钳：向运行电缆耦合信号。

柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。

跨步电压探测：对地绝缘破损查找。

支持订制频率。

大功率数字功放发射，全自动阻抗匹配，自动保护。

发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

发射/接收全数字化处理，稳定可靠。

内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

IP65高等级防护。

可选扩展功能模块

内置L1/L5高精度GNSS定位模块：定位和距离测量。

机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。

可选附件

测深辅助传感器：用于测深时的干扰提醒。

发射卡钳：用于向运行电缆耦合信号。

柔性卡钳：用于电缆的性识别。

听诊器：用于狭小场合的电缆识别。

查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。

外置RTK GNSS定位手持机（更高精度厘米级）。

 JT9018地下管线探测仪 技术参数 Technical Parameter

技术指标

发射机

输出方式：直连、卡钳、辐射、查障升压器

输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

输出功率：15W max，10档可调

阻抗匹配：全自动

过压过流保护：全自动

人机界面：320×240点阵黑白LCD

电源：内置锂离子电池组，标称7.4V，>6Ah

充电器输入：AC100-240V，50/60Hz

充电器输出：DC8.4V，2A

体积：280×220×90mm

质量：2.3kg

防护：IP65

使用条件：-25℃－60℃，<90%RH，<4500m

接收机

接收方式：内置线圈、柔性卡钳、听诊器、A字架

探测模式：宽峰、窄峰、谷值、历史曲线、频谱

主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

被动频段：50/60Hz工频、4-24kHz射频

人机界面：320×240点阵彩色LCD，阳光可视

电源：内置锂离子电池组，标称7.4V，>3Ah

充电器输入：AC100-240V，50/60Hz

充电器输出：DC8.4V，2A

体积：680×120×277mm

质量：2.0kg

防护：IP65

使用条件：-25℃－60℃，<90%RH，<4500m

标配附件

4、选配附件 （订货时须特别指名，未默认不选配）

 注：地下管线探测仪，产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
