绝缘电阻测试仪/吸收比/电流曲线

发布时间:2022-10-12 15:37:34 流量次数:103

变频式互感器综合测试仪新闻资讯:

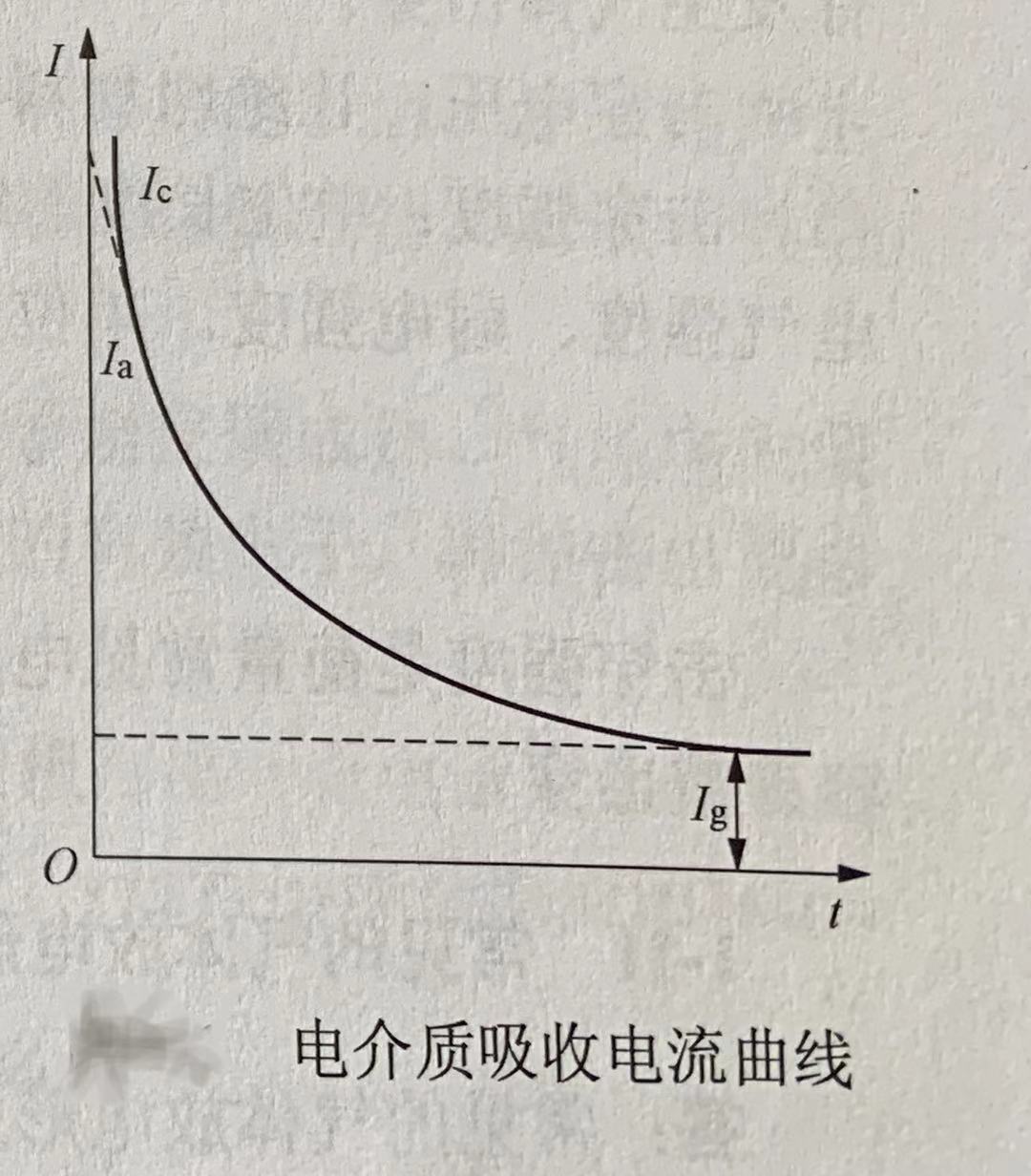

绝缘电阻是电力试验中最常用的试验项目,绝缘电阻测试仪也是常有设备之一,在电介质上加直流电压时,初始瞬间电流很大,以后在一定时间内逐渐衰减,最后稳定下来。电流变化的这三个阶段表现了不同的物理现象。初始瞬间电流是由电介质的弹性极化所决定,弹性极化建立的时间很快,电荷移动迅速,所以电流就很大,持续的时间也很短,这一电流称为电容电流I。接着随时间缓慢衰减的电流,是由电介质的夹层极化和松弛极化所引起的,它们建立的时间越长,则这一电流衰减也越慢,直至松弛极化完成,这过程称为吸收现象,这个电流称为吸收电流(J)。最后不随时间变化的稳定电流,是由电介质的电导所决定的,称为电导电流(2),它就是电介质直流试验时的泄漏电流图

所示为电介质的吸收电流曲线。吸收现象在夹层极化中表现得特别明显。如发电机和油纸电缆都是多层绝缘,属于夹层极化,吸收电流衰减的时间均很长。中小型变压器的吸收现象要弱些。绝缘子是单的绝缘结构,松弛极化很弱,故基本上不呈现吸收现象。由于夹层绝缘的吸收电流随时间变化比较显著,故在实际试验中可以利用这一特点来判断绝缘的状态。由于吸收电流随时间变化,所以在测试绝缘电阻和泄漏电流时都要规定时间。

例如在现行电气设备交接和例行试验的有关标准中,利用60s及15s时的绝缘电阻比值(即吸收比Ro/R1s),加压10min时的绝缘电阻值与加压min时的绝缘电阻值之比(极化指数),作为判断绝缘受潮程度或脏污状况的一个指标。绝缘受潮或脏污后,泄漏电流增加,吸收现象就不明显了。
